合作背景
2015年,国电南瑞科技股份有限公司(以下简称南瑞)与TraceSoftware公司结成战略合作,导入elecworks作为风电机组的电气设计平台,配合机械设计工具实现机电一体化设计模式。在过去的几年中,南瑞使用elecworks先后完成3MW海上风电变频器、4MW海上风电变频器、3MW港口岸电电源等项目的设计。
方案优势
通过传统AutoCAD绘图功能可以完成图纸的绘制,但是对于设备数据的统计、设备接线图等都需要手工完成。目前,工程师有更多精力专注于设计,使用elecworks标准符号库和设备库,快速完成设计。而且在修改原理图方面,elecworks能将多个元素关联,更改某个设计环节后,其他部分会自动更新,这样的方式完全改变了AutoCAD手动操作多处的模式,让设计和更改更智能更高效。

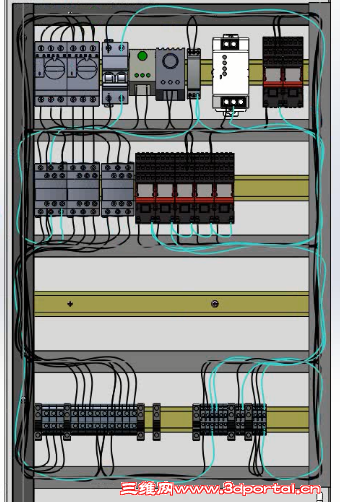

不仅在原理设计方面elecworks体现专业性,南瑞通过机电一体化设计,将传统的绘图转向更精确的三维空间设计。通过空间模拟,建立1:1虚拟“双胞胎”,用于代替实物样机。在虚拟的三维空间中,利用elecworks数据库驱动快速实现设备布局,并利用自动布线快速完成线缆的生成,强大的数据统计能力,自动计算电线电缆的长度,并实时将三维数据返回二维原理和BOM平台,这些数据对于设备的工艺制造提供了大量的帮助。
通过elecworks平台,工程师的设计工作已经从传统的图形化绘制转变为数字化设计,这是一个质的改变。
未来展望
南瑞非常注重工程师的培养,经常参与elecworks培训课程,不断与厂商技术团队就技术细节做探讨。在阅读TraceSoftware技术总监王金先生的《elecworks从入门到精通》后,风电技术组组长徐威说,“这本书中,作者每一句话都是很有深意的,在实际的设计中都是提高效率的好技能”。双方将在技术服务,设计方式改善等方面做更多工作,推进双方进一步的战略合作计划。
关于国电南瑞科技股份有限公司
国电南瑞科技股份有限公司成立于2001年2月28日,公司业务覆盖智能电网领域、轨道交通控制及工业控制领域、新能源控制领域、节能环保领域,专业从事电网调控技术、电网安全稳定控制技术、变电技术、配电技术、农村电气化技术、用电技术、风电光伏等电气控制技术、轨道交通控制技术、工业控制技术、节能和环保技术的研发应用,提供各专业全方位解决方案和产品设备。
