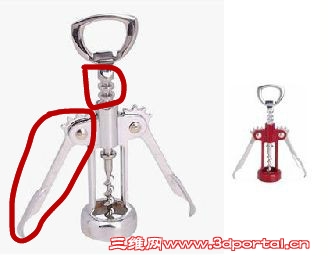

这么用SOLIDWORKS绘制这两个部位

发布者: 金多多 | 发布时间: 2017-12-11 16:07| 查看数: 943| 评论数: 4|帖子模式

5三维币
本帖最后由 金多多 于 2017-12-11 19:31 编辑
2 L& J: Z* _6 k( Q
4 F2 b1 \# M/ e  C; u  h- ^. o6 y: T


最新评论

shentu 发表于 2017-12-14 23:00:13
类齿轮那个,拉切常完全可以了吧。  W, N) K) X* e# R0 {$ |

: A$ L; d) ~9 ?3 c, y有螺旋的可以用扫描来做啊。
小凡雪琪碧瑶 发表于 2017-12-15 14:39:56
可以用曲面造型
jiayinldf 发表于 2017-12-21 19:52:54
上面的用旋转,下面的用曲面造型加个镜像即可。
jidian101 发表于 4 天前
齿轮齿条啮合结构。只是这个是一个圆柱形式的齿条。齿轮可以直接生成。圆柱形齿条截取截面后旋转后即可完成
