[分享] 【实例教程】使用中望3D进行钻石对戒设计之3(男戒配钻)

[复制链接]
发表于 2017-7-5 11:19:04 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

       前两节课,我们使用中望3D分别完成开环男戒的主体部分和钻石零件相关设计操作,那接下来这次课程,我们来把这两个设计装配起来,形成一个完整的男钻戒。在这节课中,我们主要学习、熟悉中望3D的零件装配功能。

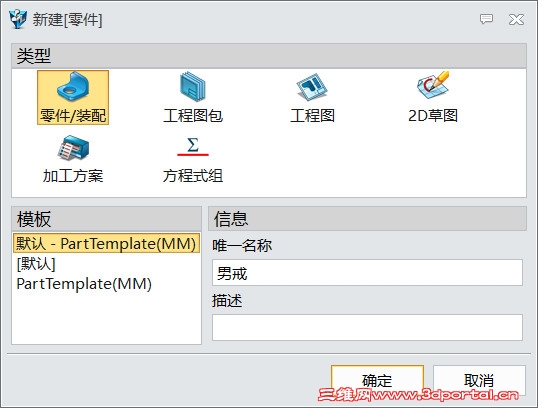

       第一步,新建一个名称为男戒的装配文件,并进入该文件。


: G( U7 i. w2 j) A% P

图1 创建零件

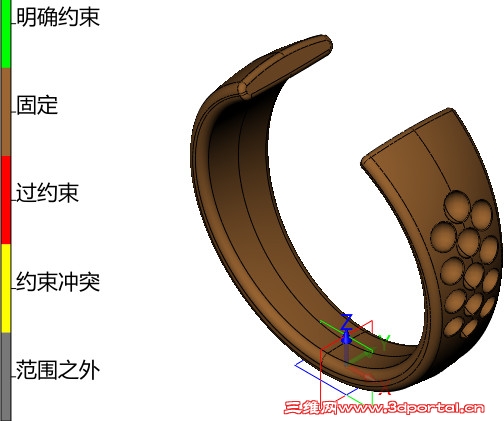

       第二步,插入开环男戒零件,并固定组件,如图2所示。

4 A: T( o* b" ?

图2 插入零件

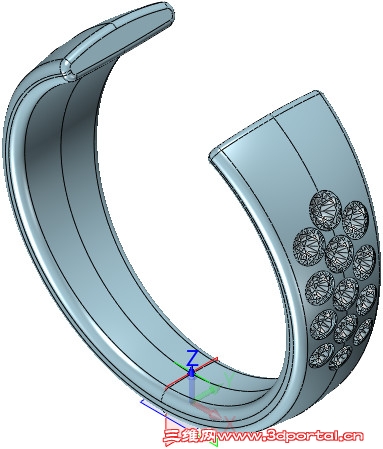

       第三步,在装配环境下激活男戒零件,显示草图4和草图6,并关闭标注,如图3所示。

; x! }; ~# Z; x/ j

图3 显示草图

       第四步,沿XZ工作平面镜像草图6,如图4所示。

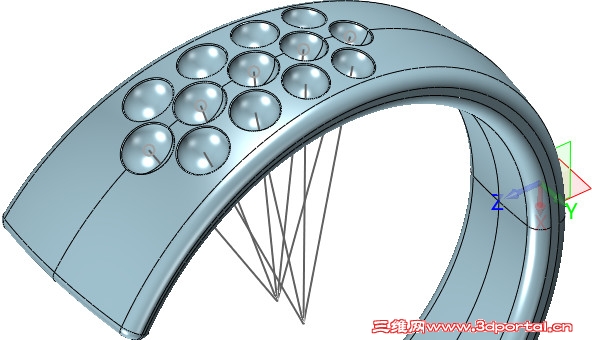

, y2 N( s/ w. F( Z; ~& s. }

图4 镜像操作-1

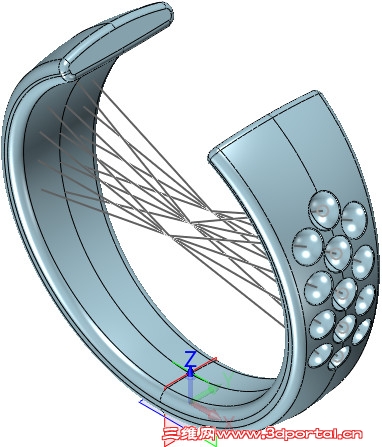

       第五步,在对左侧三个草图进行镜像,退出零件界面,进入装配界面,如图5所示。


' p& w+ F% Q7 G

图5 镜像操作-2

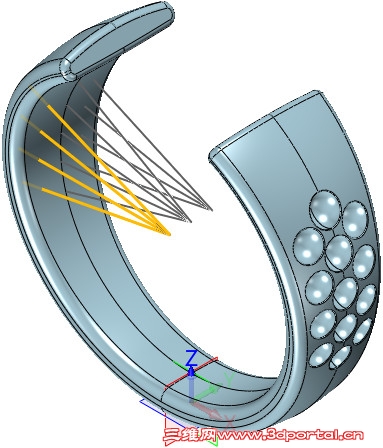

       第六步,切换过滤器,使得在装配环境下可以同时捕捉到零件和组件对象。


) n3 s8 @0 I6 x& S- @* I

图6 切换过滤器

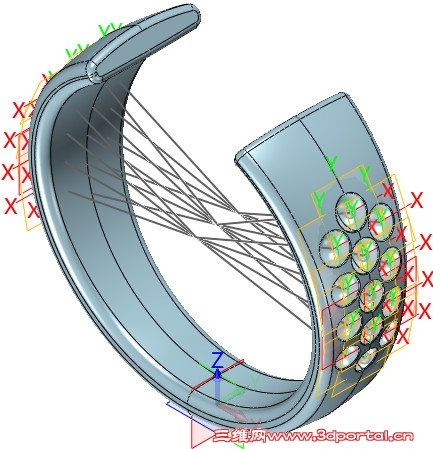

       第七步,在直线的端点上依次创建工作平面,如图7所示。


( n: O7 s3 D# M

图7 创建工作平面

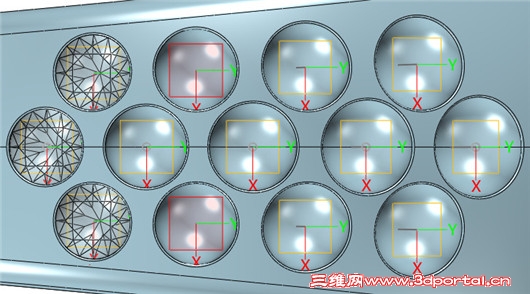

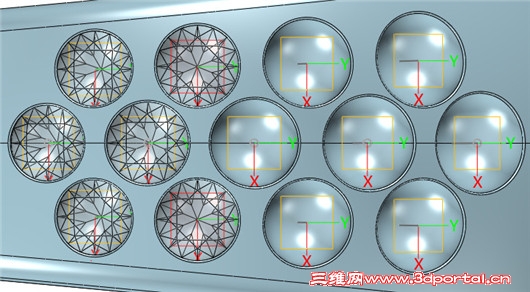

       第八步,逐个插入钻石零件到男戒装配下,插入钻石类型为坐标,插入后固定组件,如图8所示。

! g; Y+ R& c9 @) {

图8 插入钻石零件

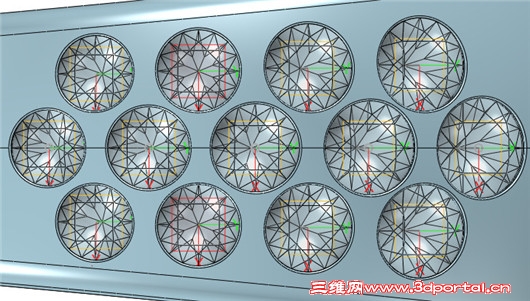

       第九步,完成两侧1.3钻石的装配,如图9所示。


! k& s4 K: @6 ~6 T6 ]/ Y% L* u# k

图9 钻石装配-1

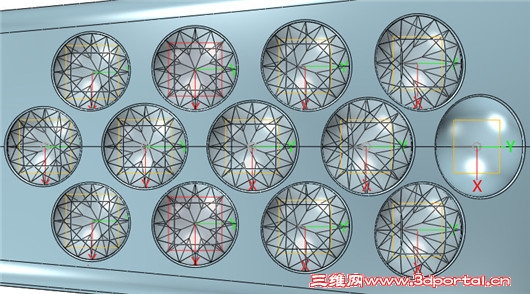

       第十步,完成两侧1.4钻石的装配,如图10所示。


7 u8 g, l( i5 ~4 c- q! [

图10 钻石装配-2

       第十一步,完成两侧1.5钻石的装配,如图11所示。

1 m4 K9 C( D. d' z. s1 {. q( u9 k* e

图11 钻石装配-3

       第十二步,完成两侧1.6钻石的装配,如图12所示。

# E6 O# m6 i- P1 Q; W) E4 e# t. z

图12 钻石装配-4

       第十三步,完成两侧1.7钻石的装配,如图13所示。

9 t' U( O5 |1 K9 u: _+ f

图13 钻石装配-5

       第十四步,完成零件装配后到男戒零件里隐藏草图,再回到装配环境下隐藏工作平面和基准面,如图14所示。


) w0 H5 @# p# `

图14 隐藏

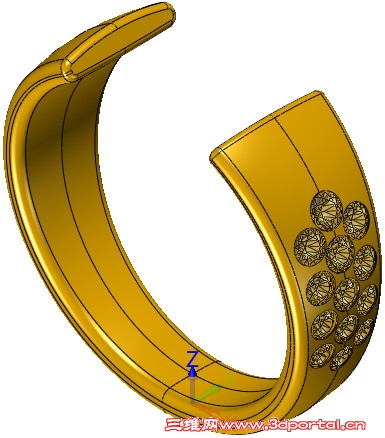

       第十五步,激活开环男戒,修改颜色完成设计,如图15所示。

0 _- k  ^- r3 d- ^. A5 t5 a

图15 设计完成

       经过三节课的学习,男钻戒的整体设计就完成了,希望通过这个实例教程可以帮助大家进一步掌握建模和装配的技巧,后续教程中我们将在中望3D中学习一款女钻戒的设计,以完成男女钻石对戒的课程。
