[求助] 圆柱面上的特征怎么做?

[复制链接]
发表于 2017-6-29 15:12:00 | 显示全部楼层 |阅读模式
安装
主题分类用于问题归类:

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

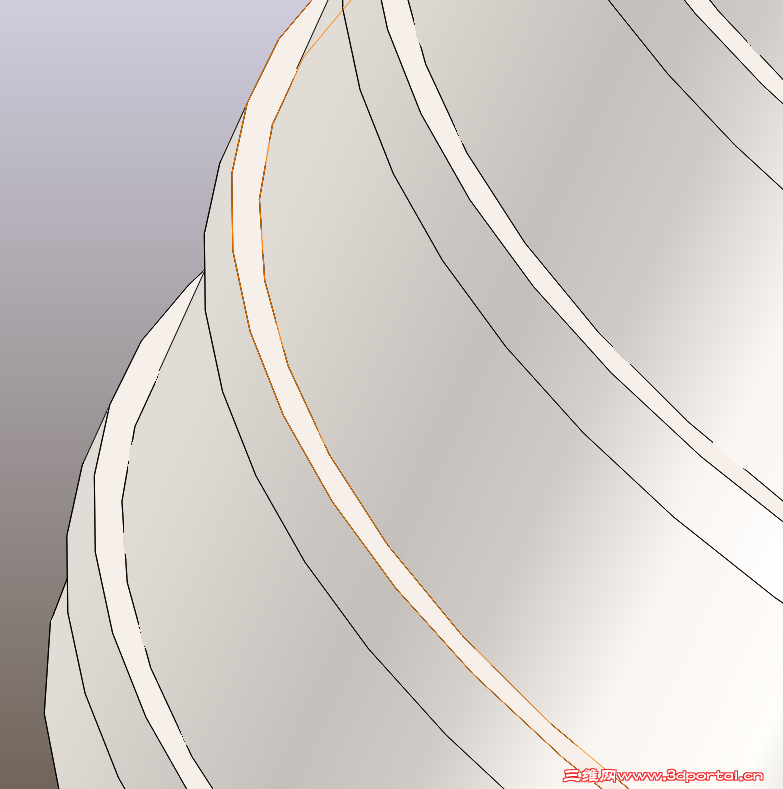

捕获.PNG 这是一个绕着圆柱面弯曲焊接的矩形钢管,我想通过钣金展开然后在平面上来做,可是最后在折叠的时候,特征缺失。请问高手这是怎么回事?6 n9 A- U6 i$ I" _
发表于 2017-6-29 17:38:44 | 显示全部楼层
焊接件为何要用钣金来做?到了工程图切割清单里就有下料长度尺寸了。
 楼主| 发表于 2017-6-30 07:59:20 | 显示全部楼层
lvdeping 发表于 2017-6-29 17:38; V1 \+ ^' ^) m; e5 T6 m# ]0 d$ ?
焊接件为何要用钣金来做?到了工程图切割清单里就有下料长度尺寸了。

4 e- P! G; C; q8 q; s  Y; D  s% h  g0 l我说的是特征建模时候。
发表于 2017-6-30 08:15:22 | 显示全部楼层
各位理解楼主的意图吗?我承认我不理解。
发表于 2017-6-30 11:03:22 | 显示全部楼层
没看懂楼主的意图。
 楼主| 发表于 2017-7-3 17:16:35 | 显示全部楼层
举个例子,就像这根钢管弯曲成圆弧后,焊接在一个圆柱体的表面上。如果用钣金来做成圆柱体表面,展开后,将这根钢管的特征在展开图上作出,最后重新将圆柱表面折叠,我希望达到的目的是这根钢管的特征也随着圆柱面发生弯曲。我说的意思大伙明白了吗?
 楼主| 发表于 2017-7-3 17:18:05 | 显示全部楼层
事实上我现在做到的是,再次折叠时候,圆柱面在矩形钢管特征消失,在原来矩形钢管处出现了一个类似切除的特征。这个不是我需要的。
发表于 2017-7-3 17:40:58 | 显示全部楼层
鋼管是焊件,不是鈑件,樓主拿鈑件的套路用在焊件上,怎麼說也行不通的呀!
4 e3 j+ w4 A. Z! Z* r不如發一個成品圖,看展平後是要打孔?整邊?還是其他加工…讓大伙兒給你出主意。1 J; `' Q+ C% p3 ?9 d+ I
不然,這樣的文字說明,很難找到真正適合的繪圖方式。

评分

参与人数 1三维币 +3 收起 理由
阿帕奇 + 3

查看全部评分

 楼主| 发表于 2017-7-3 17:52:34 | 显示全部楼层

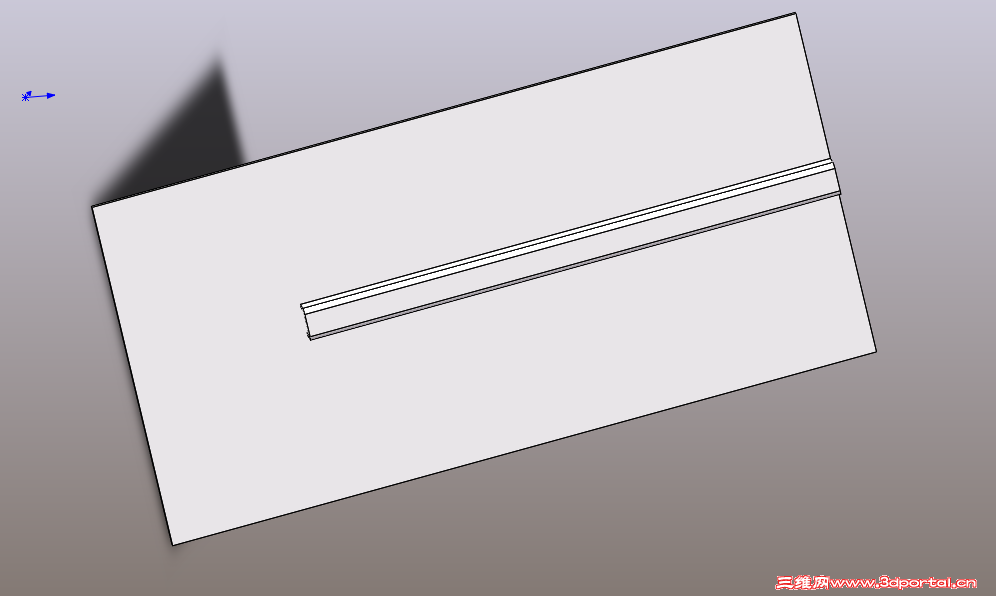

捕获.PNG 圆弧展开后在上面做矩形特征( A6 N  X9 e% Y

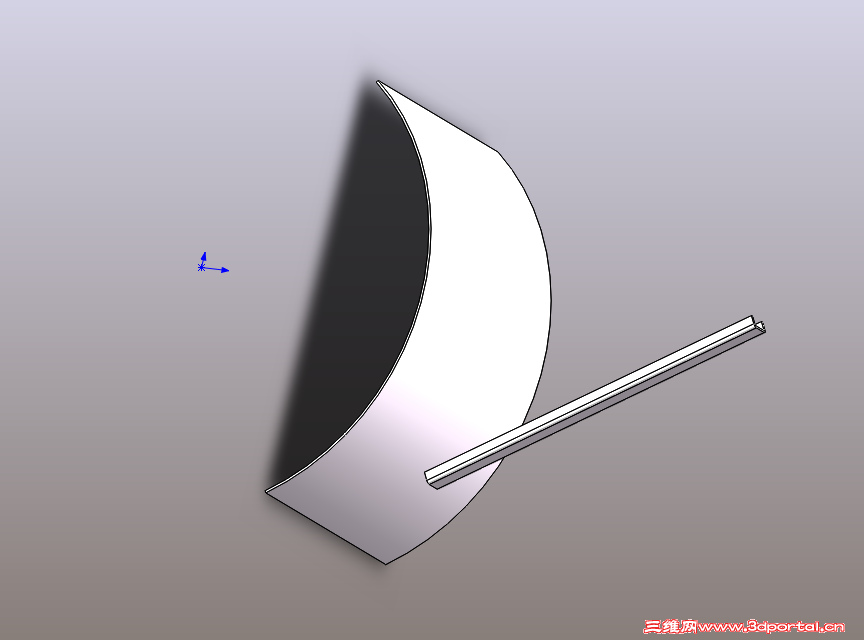

重新折叠后矩形特征没有跟随弯曲

重新折叠后矩形特征没有跟随弯曲
+ m' Z3 G) w0 N, z, A+ D

1 f2 [" O. U9 ?  T! v. k" b; b6 p' X3 B+ B6 H8 F
重新折叠后矩形钣金没有跟随弯曲。我希望是它随着圆弧弯曲。
! O, B8 b: c4 i0 j# N& e3 c( e; v
 楼主| 发表于 2017-7-3 17:55:09 | 显示全部楼层
我只是举个例子,我知道通过建立基准面,扫描拉伸草图后可以得到这种。但是我现在需要的是这种方式。因为如果在这个展开面上做切除特征,比如说展开图上开孔,重新折叠后孔就可以随着圆弧弯曲。
发表于 2017-7-5 08:15:47 | 显示全部楼层
這樣做的目的,貌似要得到焊件隨鈑金彎折前的加工尺寸?
5 W6 ^/ N( e4 u0 \, V很多方式可以做的,不一定拘泥在鈑金模塊的功能。
5 k& h. S, s" j4 e) l; K7 D
/ p4 A5 B4 J& U" n. k/ Q4 v" y請樓主上圖時包含特徵,或是直接給檔案吧~
9 e8 S' r4 V& L3 M
发表于 2017-7-10 16:34:23 | 显示全部楼层
这个从实际加工工艺也做不到吧。你就不能分成两个零件吗
