       金戒指的款式十分多,在上次课程中,我们完成了S形金戒指的相关设计操作,那在本次课程,我们就来学习下设计另一款的金戒指----黄金闭口指环,希望以此来帮助大家进一步掌握中望3D倒圆角、渲染等相关功能,以便高效使用这些功能,灵活完成更多同类设计需求。

       第一步,在YZ工作平面上绘制如下草图(图1)。

! B% g5 C, ?3 X$ A

图1 绘制草图-1

       第二步,选上一步草图,以Y轴为旋转轴,形成回转体,如图2所示。

4 D4 p5 i+ v; k8 [* h+ c" p

图2 回转体

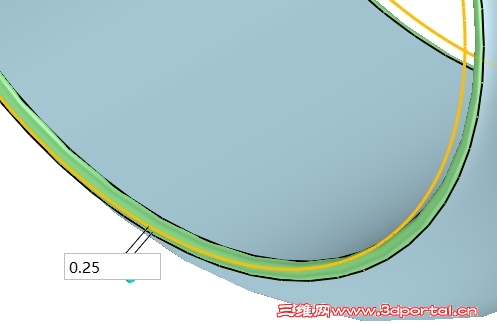

       第三步,两边倒0.25mm圆角,如图3所示。


' @1 W: R# @; {7 a5 R( a4 C

图3 倒圆角-1

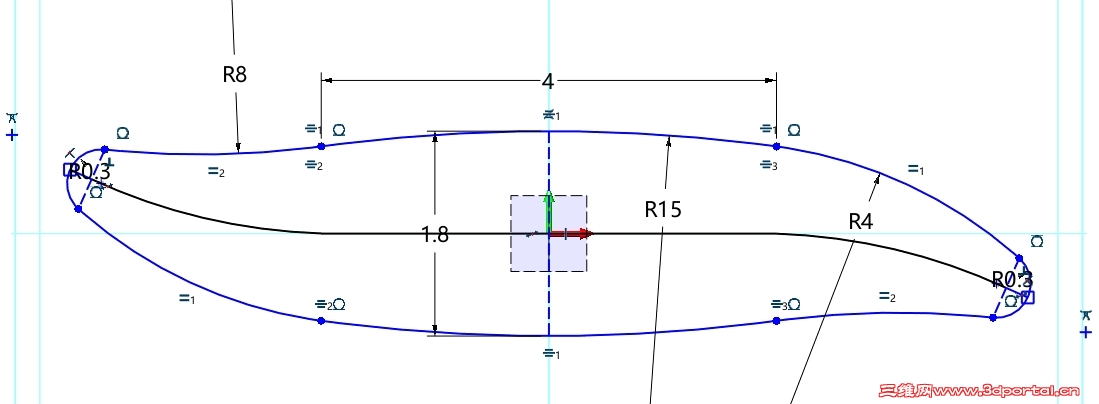

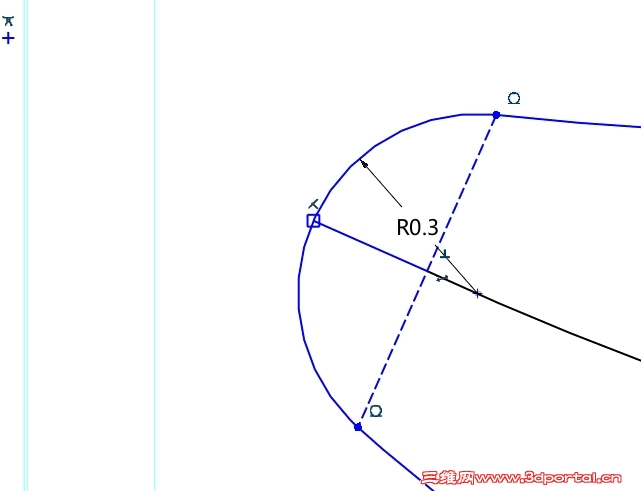

       第四步,在XY工作平面上绘制如下草图(图4),当中黑色未全约束的线为中线,两头草图如图5所示。


% R& U( @/ ]4 p# g  c; S7 p

图4 绘制草图-2


  q; P8 ~$ ]* H

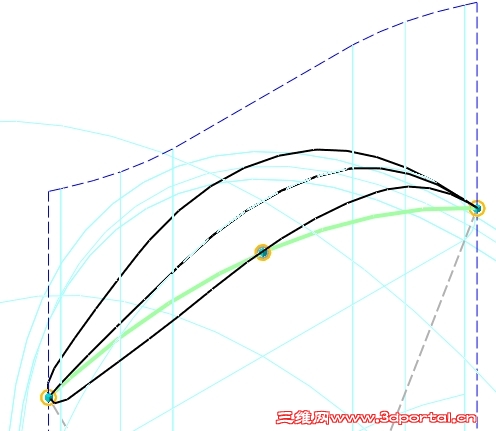

图5 两头草图参数

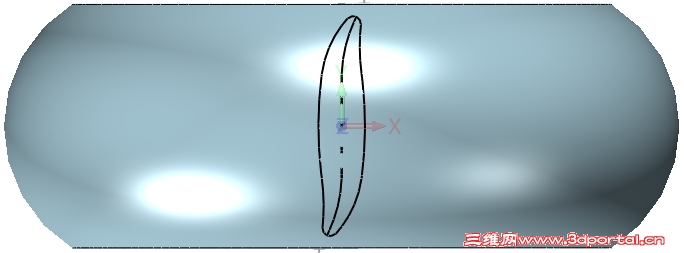

       第五步,使用投影到面,把上步草图投影到指环顶面方向,如图6所示。


) k: V1 o. T6 w0 r/ g- v7 F6 z

图6 投影到面

       第六步,使用中创建曲线列表,如图7所示。


8 {, |5 G% K" Y; n6 q/ l

图7创建曲线列表

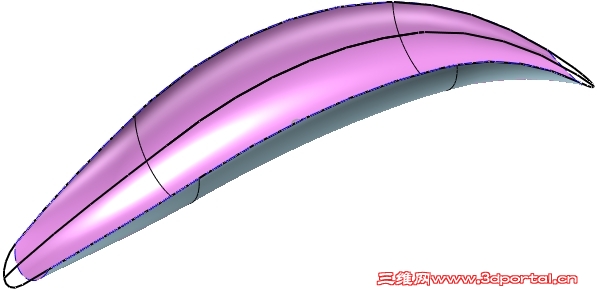

       第七步,拉伸曲线列表,形成曲面,如图8所示。

: A# g+ E( Z5 E9 X

图8 曲面形成

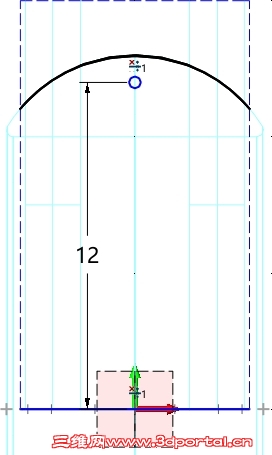

       第八步,在YZ工作平面上创建草图,绘制点,如图9所示。

, A! [1 Z( v0 B' F8 K& Y5 ?1 s

图9 绘制草图-3

       第九步,创建空间圆弧曲线,如图10所示。

8 f6 a+ W2 v  H2 J# V" z% X

图10圆弧曲线

       第十步,隐藏旋转实体,对上步圆弧进行旋转,如图11所示。

, l! h0 `! s* }! p. r. X* W

图11圆弧旋转

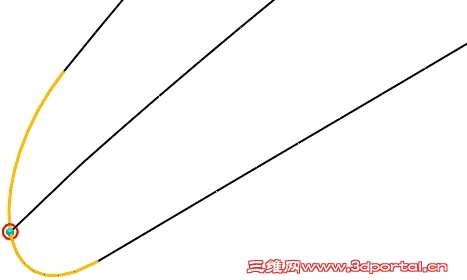

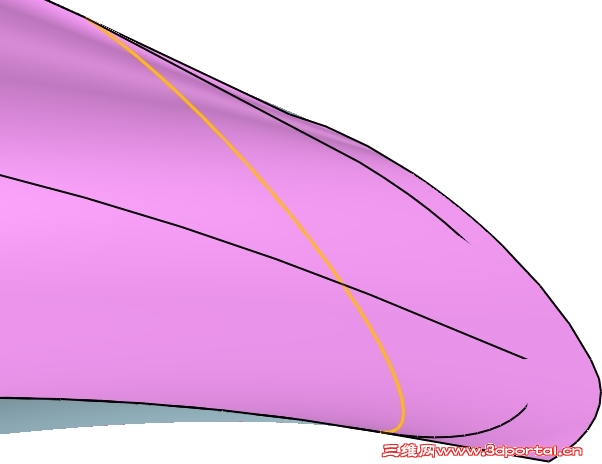

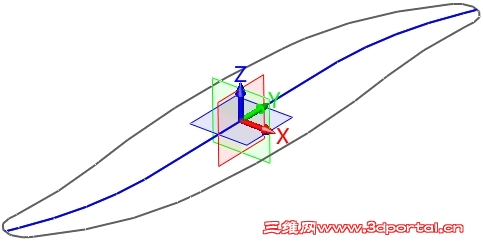

       第十一步,使用相交曲线,提取两曲面相交处形成的曲线,如图12所示。

2 [# t: K% t/ o8 u# t

图12提取曲线

       第十二步,隐藏曲面、不需要的曲线和曲线列表,通过点打断两端圆弧,如图13所示。


; s/ v" J# x. ?, g8 ]/ q1 W  G

图13 打断圆弧

       第十三步,放样中段曲面,此后,再分别放样两端曲面,如图14所示。


8 K2 X$ v. F+ S: X' I7 }! W0 L- G

图14放样操作

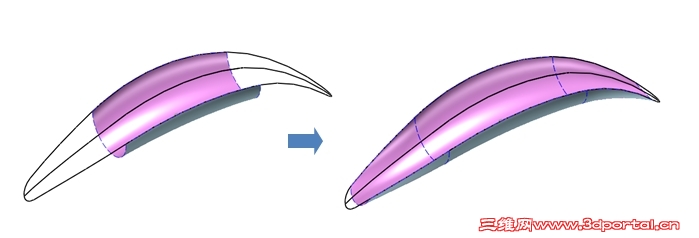

       第十四步,缝合上步3段放样曲面,如图15所示。


/ ]: }3 I, @$ H. E

图15 缝合放样曲面

       第十五步,两端圆弧延伸曲面0.3mm,如图16所示。

8 ~& ^$ [5 o/ H" G/ N+ @; b

图16 曲面延伸

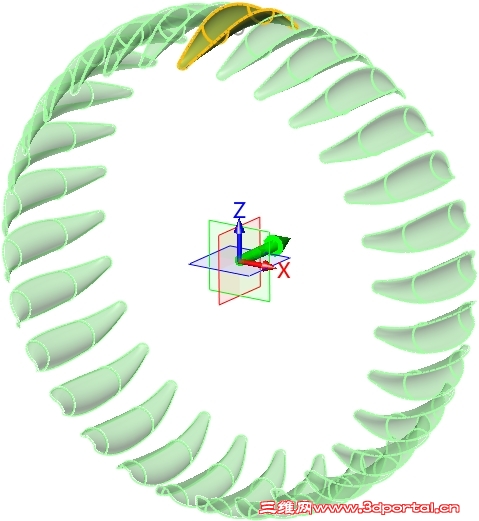

       第十六步,隐藏曲线,对曲面进行圆形阵列,数目为30,角度为12°,如图17所示。


* n& z9 ^+ ]: @0 _) V5 U

图17圆形阵列

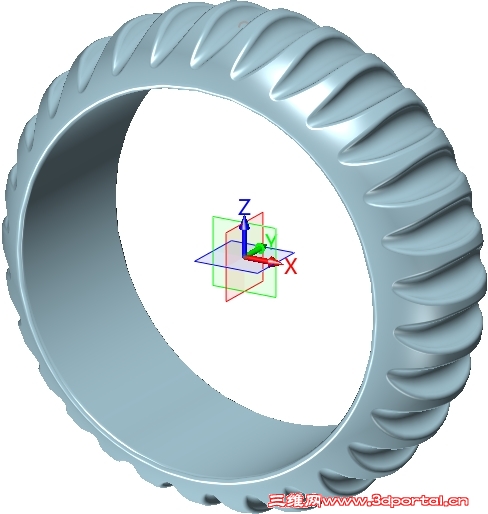

       第十七步,显示回转实体,让实体和阵列曲面进行减运算,如图18所示。

5 H: P* A# O; m+ k

图18约束操作-2

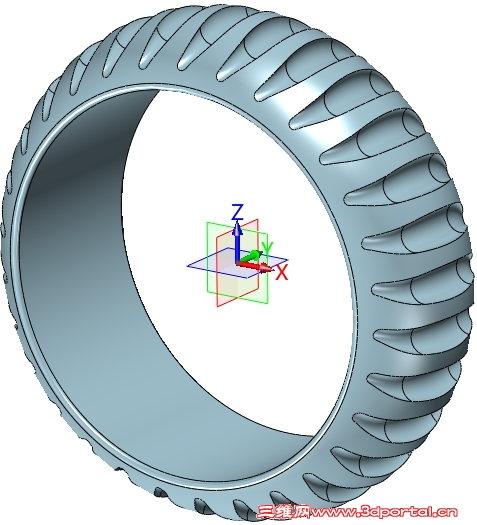

       第十八步,倒0.3mm圆角,如图19所示。

2 }* u% e+ z& X  x2 y3 S1 ?! F1 |' s

图19倒圆角-2

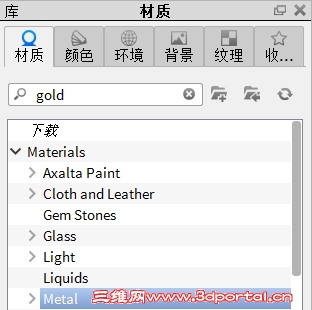

       第十九步,插进入KeyShot,搜索gold材质,如图20所示。


  c- F; Y4 J+ v. t. l8 @7 w" Y

图20搜索材质

       第二十步,附加材质到戒指模型上,得到被赋予金材质后的戒指模型,如图21所示。


+ b. i* u2 i2 ~6 V7 n! T4 e; U2 y) m

图21赋予材质

       到此,黄金闭口指环设计课程就完成了,希望通过这个黄金闭口指环的设计,让大家更熟练掌握中望3D中渲染等技巧。
