[分享] 一目了然的机械动图,不懂机械的都能看明白!

[复制链接]
发表于 2016-12-22 14:32:44 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

$ d1 Z8 J/ ^% }
( J3 w  k$ N8 H8 p8 e5 d
/ h0 A8 R7 G$ a

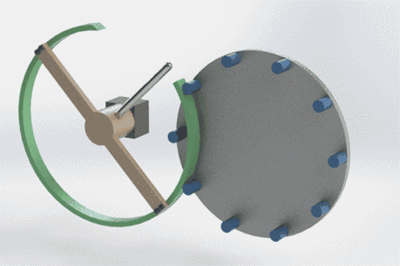

▲间歇运动机构。能够将原动件的连续转动转变为从动件周期性运动和停歇的机构,称为间歇运动机构。
5 I3 |( W9 ?- |. k1 t) O4 `8 ?
% [, T! Q3 K/ b5 T/ [2 ~0 r4 e

0 W# o; F3 b: [. T  O+ m
例如牛头刨床工作台的横向进给运动,电影放映机的送片运动等都用有间歇运动机构。常见的间歇运动机构有:棘轮机构、槽轮机构、连杆机构和不完全齿轮机构。
9 f) M; q0 X2 B% P" K) X7 l7 R
! D" k6 I7 {: `3 h+ Y/ N. \

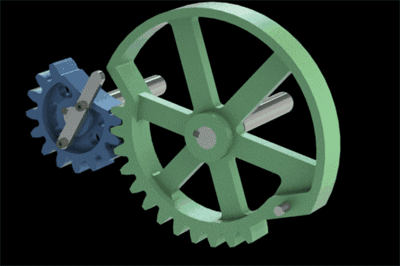

▲不完全齿轮的间歇运动。即用一个没有布满圆周的齿轮做主动轮,则没有齿的一段圆弧就不会带动从动轮转动,而实现间歇运动。

- L' r% ^) Y  G5 Y
7 r! a$ Y( b$ B7 `
▲槽轮间歇运动。一个带槽的槽轮与一个带圆销件的机构组成。当圆销插入槽轮的槽中,带动槽轮转动,而圆销离开槽时,槽轮停止转动。

. c$ z, ~+ j  v9 a! i; m' \

& \, Q2 g/ [% i

- l" N5 u2 h  c2 s& D  j

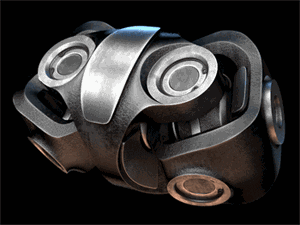

万向节是实现变角度动力传递的机件,用于需要改变传动轴线方向的位置,它是汽车驱动系统的万向传动装置的 "关节"部件。万向节与传动轴组合,称为万向节传动装置。

+ k, \3 n8 s/ V0 b
' ^6 Y- Z* M- ?+ u1 |

3 s+ c5 e* ?$ ~0 s( R3 p( R
在前置发动机后轮驱动的车辆上,万向节传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间;而前置发动机前轮驱动的车辆省略了传动轴,万向节安装在既负责驱动又负责转向的前桥半轴与车轮之间。

* U. d$ I4 \/ U( e7 `) r; _
写评论看见独特的自己!
0 L3 P+ d  V9 t$ [! k  V! R
↓↓猛戳下方阅读原文,交流机械知识!

0 A4 g" R  g# i, z3 `
发表于 2016-12-23 08:21:56 | 显示全部楼层
非常好,谢谢分享!
发表于 2016-12-28 10:37:41 | 显示全部楼层
看一看增长见识
发表于 2016-12-28 10:38:25 | 显示全部楼层
最后一组动画是曲线齿轮啮合吗
 楼主| 发表于 2016-12-28 13:04:16 | 显示全部楼层
rishew 发表于 2016-12-28 10:38
: g: V% y; H* a' A最后一组动画是曲线齿轮啮合吗
# L; z! D8 U% D( {1 @) R8 K; U
那上面有微信号,你可以扫描后问问。
发表于 2017-1-3 07:11:42 来自手机 | 显示全部楼层
受益匪浅,好东西!
' x2 h4 X4 d' u. V, h. L; q1 l' a3 E
发表于 2019-5-4 12:54:33 | 显示全部楼层
受益匪浅,好东西!2
发表于 2019-8-24 07:30:03 | 显示全部楼层
谢谢楼主分享!!
