SOLIDWORKS Simulation 2016亮点功能
ICT-Cookie lin

9 T4 c' O. P7 M( l3 w【智诚科技/林康杰/Cookie lin】
( K0 d6 M9 v; b, B+ g- e4 M) ~8 o显示关键应力图解:+ F7 f8 F& O$ T  B0 h" C9 Y6 t
用过Simulation的都应该知道Simulation可以设置应力大于屈服强度时以一种颜色显示,因为后面的云图已经没有参考意义。那么能否做到小于某个值时也以一种颜色显示?因为小于某个值是可以不考虑了。在Simulation 16里这是很容易实现的。只需要在选项设定一种颜色即可。如图1所示
5 w) \* P9 v) \* G 1.png
' j* ^, v5 W9 i  W. M4 f4 u/ W' R图1& s+ n8 w2 [7 ?5 p- j
: K- G+ C' o: h
网格剖切:1 j, k8 m: A2 F* m4 |. J4 v

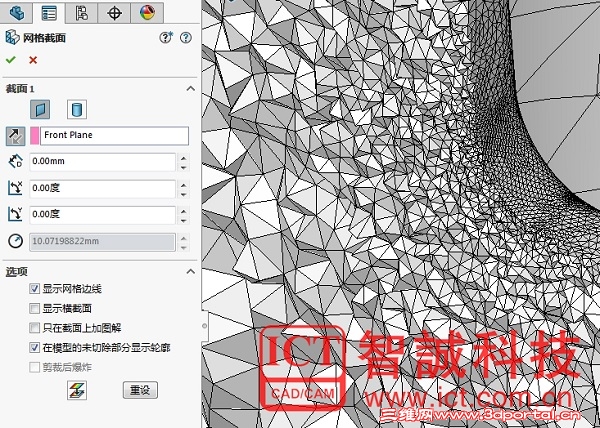

Simulation 2016新增的“网格剖切”功能支持查看内部网格划分情况,不再停留只看表面网格,而且还可以查看内部四面体情况,如图2所示
# u" `& H7 v( B; b7 m# u  e 2.jpg   l+ V6 J8 i1 ]8 L  y/ _
图2

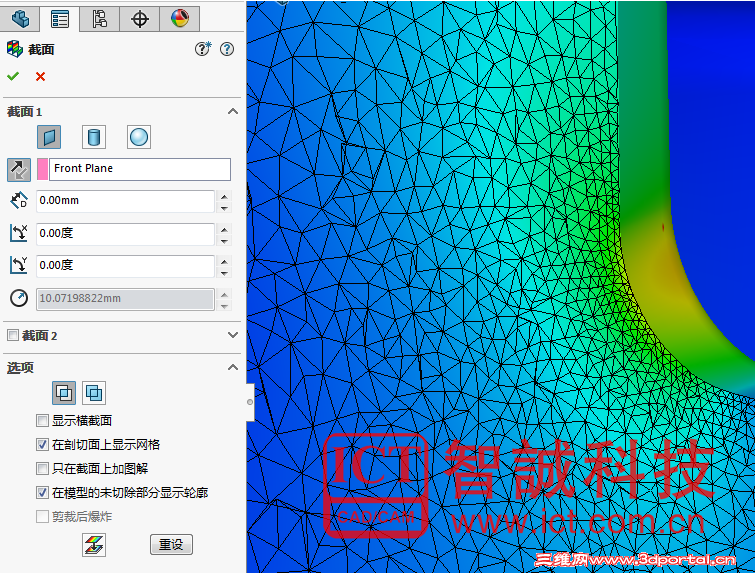

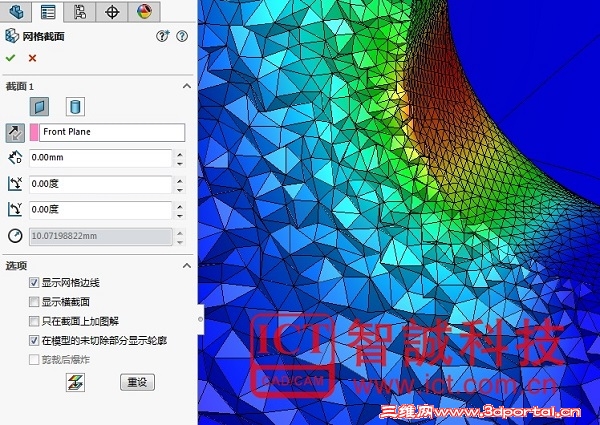

7 G# X  J; d: D2 ~% m5 Z3 q1 X“网格剖切”功能除了在网格图解使用外,还可以在各类“结果”图解中应用,如图3所示。就连原本的截面剪裁功能也支持了网格显示,如图4所示
0 {) f  T% z# k  W9 O0 r" h 3.jpg
# g0 k3 X/ R1 C8 Q7 Z/ L9 M2 c+ X图3
' J. T, m5 o' \8 p: Q5 R 4.png
4 ?* T8 G1 {% g0 x& ~; W% v图4
( n, |( b9 G' K1 I; f6 M# G. c! Q' f# V0 v+ ]
插扣的插拔模拟:

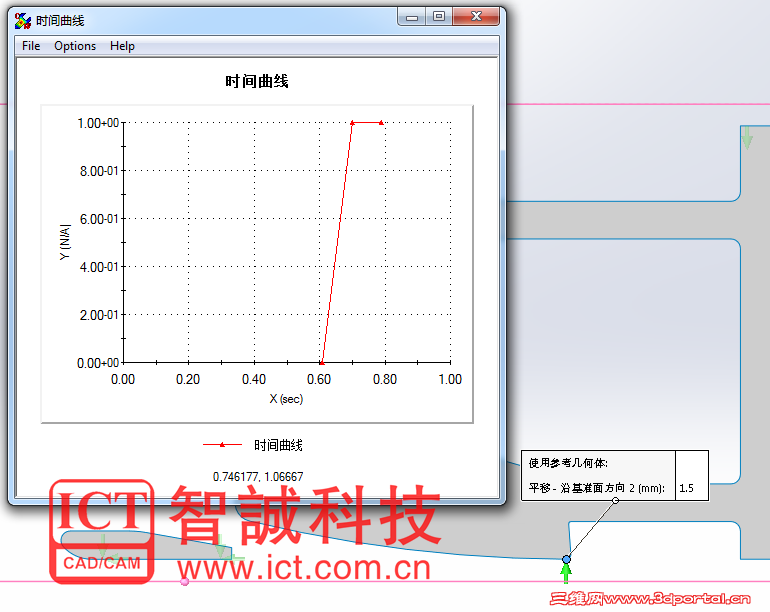

, j! T. u9 v- d) ~在分析类似插扣的插拔过程中,由于涉及到时间先后问题。拔只是整个过程中的某段时间,在这段时间的前后拔的过程应该是停止的。Simulation 2016允许在非线性算例中的选定时间步长处激活或取消激活规定位移,如图5所示在0.6S的时候给它一个离开的位移,0.8S撤销附加的位移让它自然离开。
8 A2 {+ I8 Z4 a& H/ y/ b2 A 5.png 1 y1 t/ c  R9 F* a. a! @5 \
图5: v3 u2 G7 ^: m
! H1 L$ ~( l4 f; W) d
查找“欠约束实体”:2 i, u" ?8 B! D; A+ L; @# Q5 ~

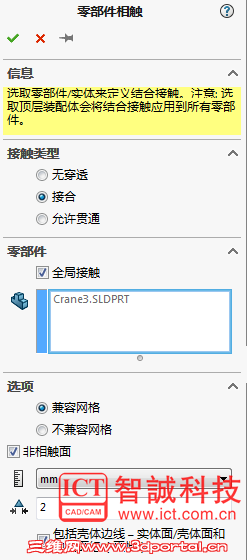

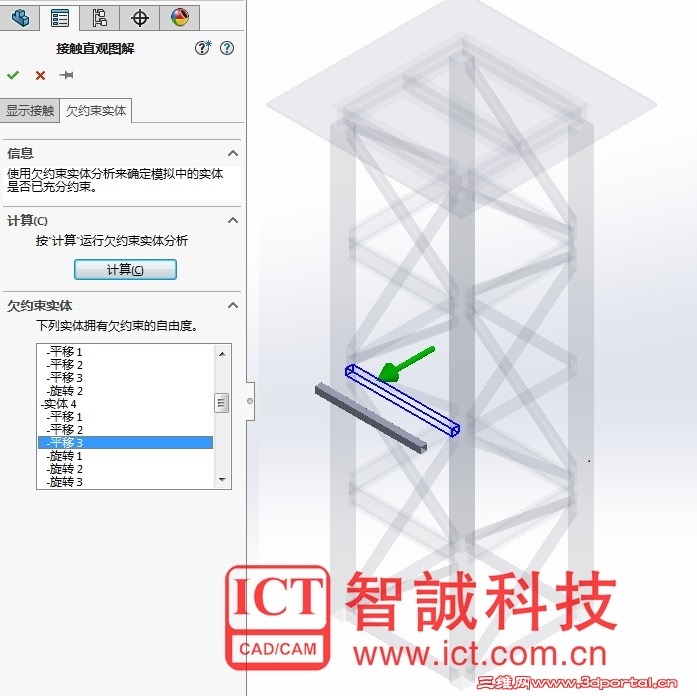

对于壳体类单元如果处理不当容易产生欠约束问题,Simulation 2016提供的查找“欠约束实体”功能可以让我们快速查找哪些实体欠约束,欠哪个约束,一目了然。如图6所示。另外在全局接触允许壳体接合如图7
" z! g+ v% V3 o& T 6.jpg
( C% ?" q2 J* Q  x2 ^. S' N9 ~. w图6
, F: g! @8 S& l% H 7.png 1 N. {& N7 g1 _0 J& U4 {# F
1 O9 T5 I6 ^, A1 Y; ?8 C
图7; ]- Y& t$ D. n# e+ R
# ?8 z" B* m2 R0 Z
基于混合曲率的网格:" ~  L' m7 h- x, d3 y' G* s

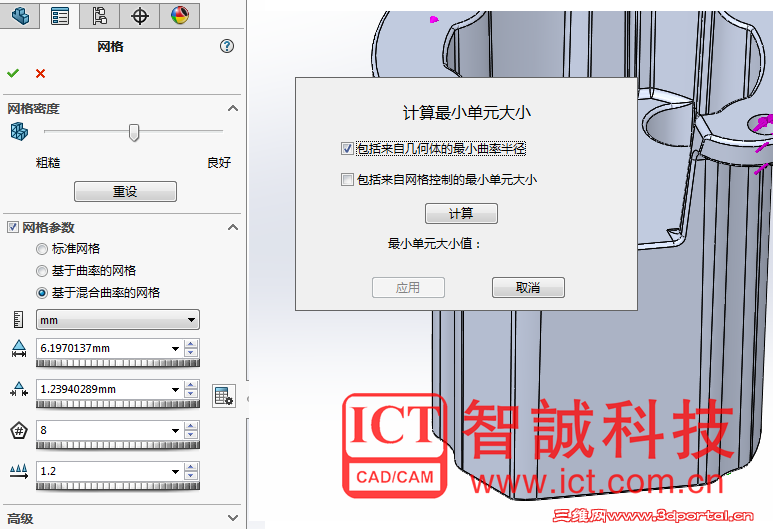

新增“基于混合曲率的网格”划分器可以让你尝试 “标准网格”和“基于曲率的网格”划分器划分失败的模型。如图8所示
. ?6 F, R5 G( w1 S' O( d  z 8.png . O7 m: a" q& ?8 W, R
图8
