功能介绍 西门子工业软件旗下的Solid Edge是您最佳的二三维一体化设计分析平台，他融入同步建模技术，功能覆盖零件、钣金、曲面、装配、图纸、管道、线缆、验证、运动、渲染、制造、管理，并可实现移动设计，帮助您更快、更好地达到设计目标。
: D% B/ T4 ]7 \, G+ M
6 @- M8 R- b! X% O# `& r+ k! a0 L- M1 s8 o$ s
Solid Edge装配真实再现了所有零件的安装位置和状态，完整展示产品的三维设计形状。通过操控鼠标，可以360°查看产品的几何信息。你还可以通过对零件的控制，来展示不同的设计意图。 / c" O: T+ t0 P1 X7 J) O$ d
显示、隐藏、激活、停用，这些常用的Solid Edge命令，大家已经非常熟悉，可对于“事例属性”这个命令，相信很多人会比较陌生，不知道它为何用，但它却能帮你实现很多实用的效果。
% h$ Y' i0 R" n0 h2 @
5 E# [8 e1 P3 S. C/ x; K" a9 L 本文就为你详细介绍“事例属性”为你带来的设计益处。
X* O8 M1 g' w t& V( i5 G

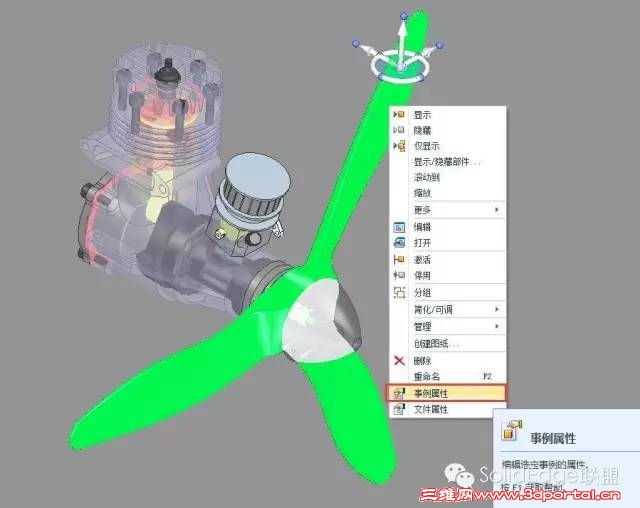

4 o. z4 O% O& h4 L2 E# Y0 Y1. 控制零件是否允许被选择

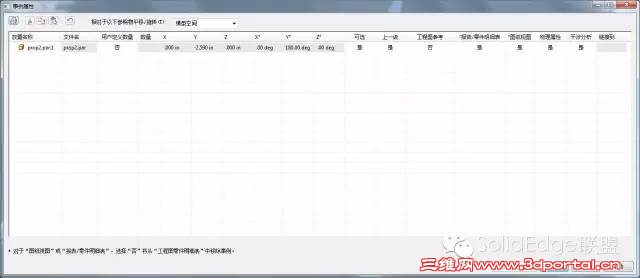

6 O7 ?( c8 y5 z" m' z. c* M. Q 在上图的“事例属性”窗口里，“可选”表示是否允许鼠标选择装配中的零部件。“可选”=“否”时，通过鼠标不能直接在装配件里选中这个零件。鼠标滑过这个零件的区域时，这个零件如同不存在一般。如果要选择这个零件，必须通过装配树来完成。 / |, A; s7 T8 d8 b7 m" J$ m4 r
这个参数的默认值为“是”。
I; v; z# p" @" w' t' D
' r5 f8 f- B3 T" R) t9 [0 |# _3 r2. 控制零件在装配里的数量

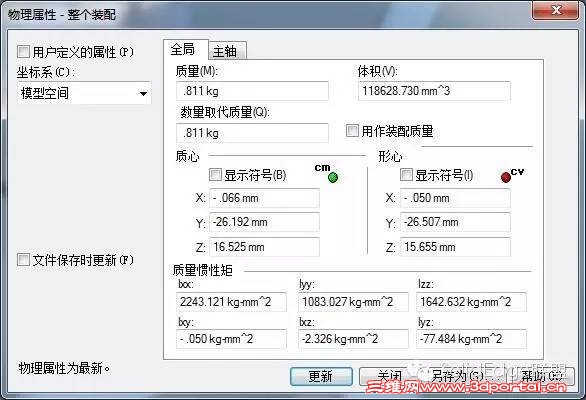

% V5 m/ \1 C! a0 s- p) w: e 我们先计算一下这个装配的质量，“质量”栏显示为0.811kg。 $ I0 _0 N/ B2 _9 y. Y Y
s. y' V. }# o3 w

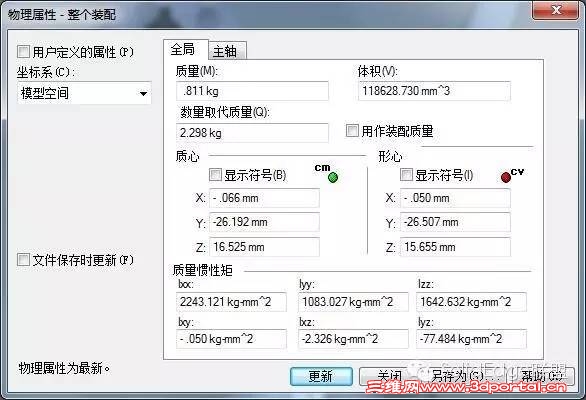

- I3 A% N2 ?& o 现在，修改螺旋桨的“事例属性”，将里面的“用户定义数量”设置为“是”，“数量”设为10，然后再来计算这个装配的质量，质量栏仍为 0.811kg，但“数量取代质量”栏变为 2.298kg。此时，如果“用作装配质量”这个选项启用的话，那么这个2.298将作为这个装配件的新质量， 但质心、形心、转动惯量、体积等参数，仍然保持原有数值，不会发生变化。所以说，这个选项只是单纯控制零件的数量和重量，非常实用。
% n2 L V& G/ k% g* }8 D
. u8 |. o J* m0 `3 R# e 它的作用在于：如果你要安装100个相同的螺钉，是不是要耗费很长的时间！那么现在你就可以只安装一个螺钉，然后将其数量设置为100，就能达到相同的效果。
) X0 ?; v# e1 X6 f+ ^2 K% W6 ^: P! m: N- m/ I6 x' v3 ]
3. 在工程图中设置为参考件3 s1 G8 x$ Y7 T' E/ C- |8 q

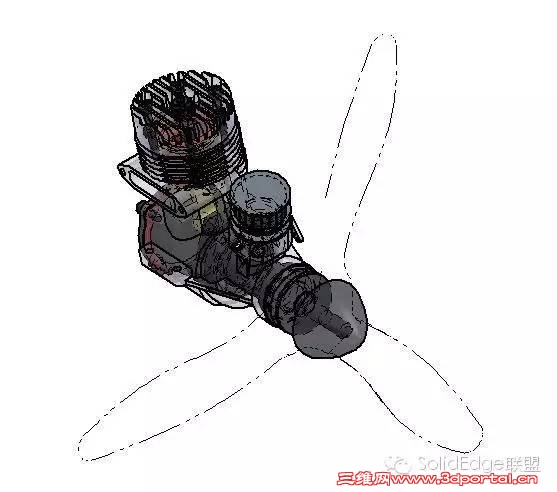

某些时候，零件的安装位置需要参考周边零件。在我们国标中，这些被参考的周边零件要用双点划线表示，并且不出现在BOM中，区别对待，如下图：. z1 N3 k; H8 D) q& Y) ^
1 g8 ^5 P: h7 M" u; r
! H( Z6 j3 i9 |4 H, y 此种情况，只需要将螺旋桨的“事例属性”中的“工程图参考”设置为“是”即可。这个参数的默认值为“否”。
: m. L4 s9 H2 z, s+ F# u
9 ?* Z5 V; g& w2 v0 s- ^; ~# U( c% |
4. 让零件不在工程图中出现6 c' e7 L0 m3 @$ H$ U% N D) X8 i

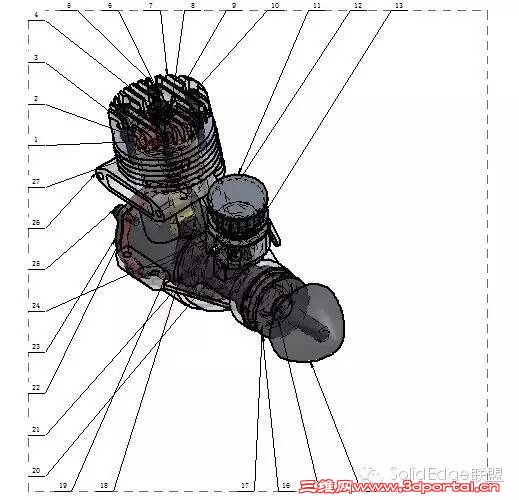

某些时候，我们希望某些零件不在工程图中出现，但三维模型仍然保留。此时，我们就需要将这个零件“事例属性”中的“报告/零件明细表”和“图纸视图”的参数设置为“否”。, X2 T5 n1 q$ V7 F- e# k
这两个参数的默认值都为“是”。( f ~1 G' p' ~8 w9 o
, L8 N! x! P& p6 u' X1 O# o; H" {6 F) m; a6 ^# J7 _
5. 是否参与质量的计算
' O8 H+ u( C4 g& f( F 你还可以控制零件是否参与质量的计算。将零件的“事例属性”中的“物理属性”参数设置为“否”，那么整个装配在计算质量的时候，将会排除这个零件，如同它不存在。
) \; {9 X) G. d( y. N: N o* G, y 这个参数的默认值为“是”。
+ M; a) N3 V S- M1 k$ }$ |# }( {3 v
: ?! R7 X2 i$ c1 [1 d# G+ j! X8 o6. 是否参与干涉分析. v) \4 z- V. X0 X4 u1 ^/ X
6 |* C' m% M0 y3 Q, i7 ~/ A 零件是否参与干涉分析，也是在你的控制中。如果要将某个零件排除在干涉分析之外，只需要将其“事例属性”中的“干涉分析”设置为“否”即可。
' a/ ]9 Z6 V( q# u4 } 这个参数的默认值为“是”。
9 r6 d! z+ X8 q" F" @+ `" L8 k$ o" e6 ^+ r, X% j
* k# M* e$ H! [# {
3 C$ p- P% n4 Z
7. 是否在上一级中显示: C: Q8 A5 I. T3 Y2 t
“事例属性”中的“上一级”参数，则控制零件是否显示在上一级的装配中。
$ E- f2 [4 A1 ?3 F
: T6 H5 Y; B T1 T. k
0 L7 n- X7 L# [, S& v) k4 y! A: o 一个“事例属性”命令，就隐含了这么多功能，是不是让你非常吃惊？通过本文的解读，你是否已经理解？: t/ o m' P/ j
如果你认为本文已经把“事例属性”解读完全，请在阅读后给本文一个赞。如果还有疑惑，请给作者留言。: N/ @; O8 H! F' ] }! o- j
最后，非常感谢大家对Solid Edge的鼎力支持，谢谢！
