三维图中的内腔如何转化成实体

shitangshi · 发表于 2016-4-10 15:29:38

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 goto3d 于 2016-5-19 21:08 编辑

客人提供了一份三维图，有一个不规则的内腔，如何换内腔分离出来形成实体（类似模具制作中抽芯）？

shitangshi · 发表于 2016-4-10 15:50:34

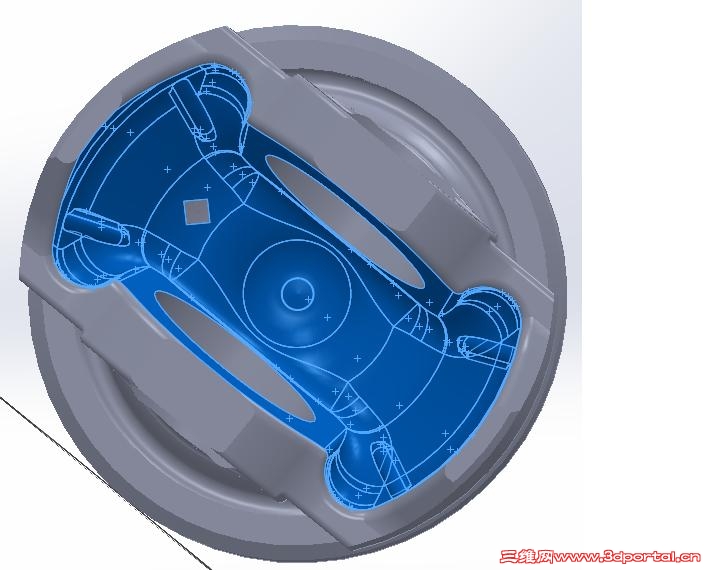

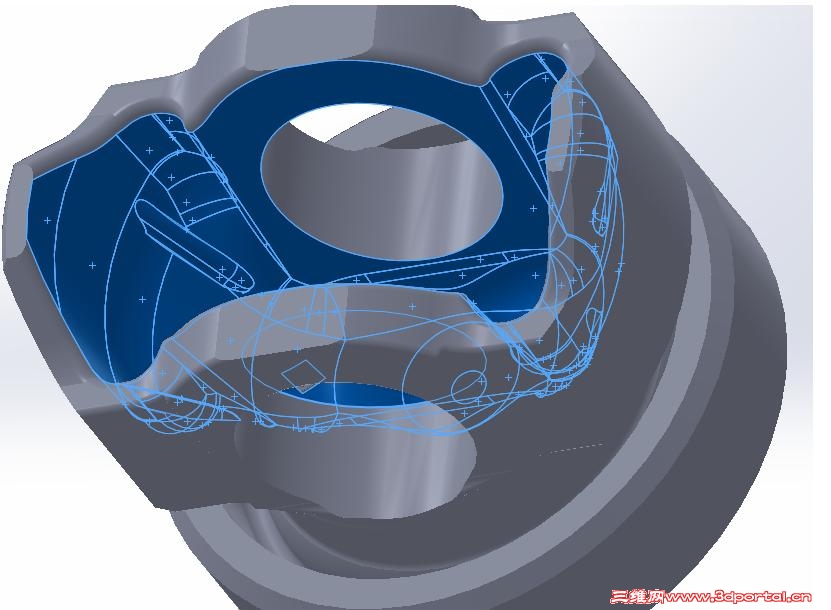

附上两个截图，如何把图片上蓝色区域转成实体抽芯，谢谢！

keilei001 · 发表于 2016-4-10 17:09:12

拉个凸台包住模型，拉伸时选不合并结果，然后用组合求差，把差集后多余的部分去掉就OK。

seekerman · 发表于 2016-4-10 19:32:56

有曲面就行，直接求交集

keilei001 · 发表于 2016-4-10 19:58:53

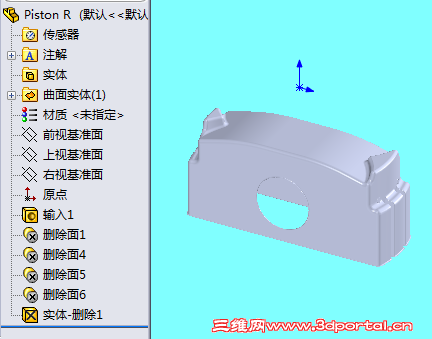

还可以使用删除面大法，把外壳去掉，剩下需要的面，再倒一下格式，比如这个：

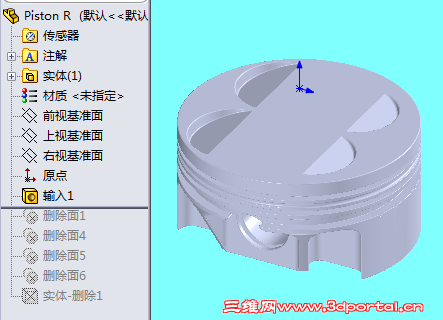

Image 1.png

Piston R.rar (1.47 MB, 下载次数: 11)

huazai_fanfan · 发表于 2016-5-19 17:26:34

这个可以用型腔来做。画一个长方体，在装配图中与之配合，编辑零件（长方体）---特征---型腔，可以得到你想要的图形。我们这也叫内部填充。

大鹿 · 发表于 2016-5-19 18:02:18

本来早前就想回答。
但看到楼主的头像，并且在问这样的问题，实在尴尬。

还是回答一下吧，希望不会引来遐想。

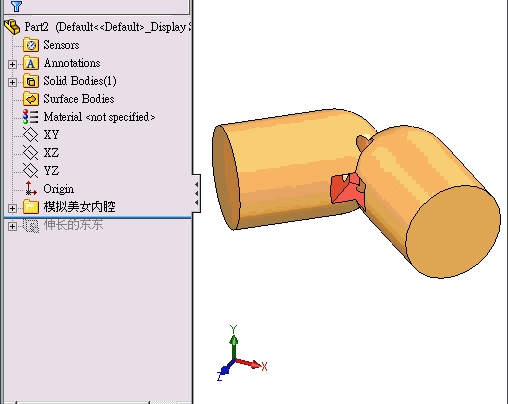

做法是：随意画个草图，伸长到能插入内腔的体内，即可完事。（附上动画）

liun000000 · 发表于 2017-11-26 17:56:32

综合运用高手
