[求助] 求齿轮画法

[复制链接]
发表于 2014-7-28 10:01:43 | 显示全部楼层 |阅读模式
10三维币
本人不会齿轮配合,已知中心距在17,齿轮直径在17-18,做成塑料圆柱直齿轮,如何画,能提供三维更佳,谢谢,在线等.真心求助,不要笑我
% e7 B% ~4 `( d* h

发表于 2014-7-28 12:26:48 | 显示全部楼层

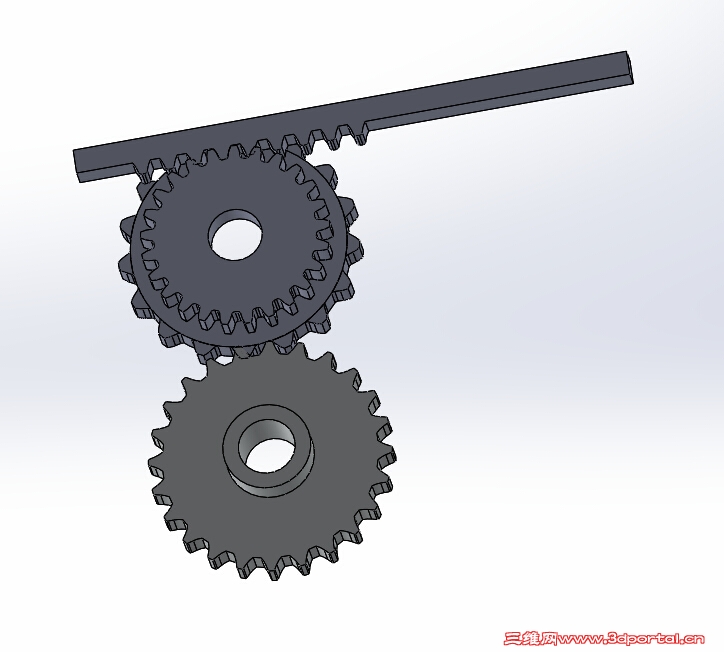

方法很多,1,用插件,geartrax,2,用曲线方程,网上搜搜,3,用CAXA生产齿轮轮廓线直接拉伸……,
& B3 ^) Y, h( {0 |" f' [; t配合,取中性面重合,后压缩,然后齿轮配合取速比!
发表于 2014-7-28 13:16:01 | 显示全部楼层
用万迪工具箱...有自动齿轮生成工具
 楼主| 发表于 2014-7-28 15:27:57 | 显示全部楼层
但不知道怎么改参数,能否详细一点请指教
发表于 2014-7-29 09:11:54 | 显示全部楼层
         学习运用SOLIDWORK精确的绘制齿轮的方法3 w: C5 x$ W/ u: g0 Y! ~9 R; H
有许多人还不知道怎么运用Solidwork去绘制比较逼真的齿轮。其实SW绘齿轮是比较简单的了。在机械制图中我们都学过怎么用手工去绘制齿轮的方法,在SW软件里也是一样的运用;也许多人都已忘掉手工是怎么绘制齿轮的了,没有关系了现在我带大家回顾一次吧!
) |* h1 p8 r9 o+ F6 n. j( m
3 i9 T5 P' H2 {第一步:要是设计齿轮的话必须掌握齿轮的相关知识(查看相关书籍),下面是齿轮的一些常数关系式:" h8 f- ]% z6 |8 c- T9 ^
基 本 参 数: 模数m 、齿数Z
6 Q3 k7 ]$ _5 `- ~" d名    称        符  号        计 算 公 式& \$ y+ \; i$ ]
齿 距        P        P= π m9 Q( r+ o$ t7 ~3 V: a
齿 顶 高        Hα        Hα= m
9 Y& W3 N0 H% m3 A4 Z齿 根 高        Hf        Hf= 1.25 m% p8 E5 X$ D2 O9 H: J. Q/ F1 m
齿 高        H        H= 2.25 m
9 R$ R0 j3 Q) E$ K1 w分 度 圆 直 径        D        D= m Z8 Q7 w; n6 `8 Z7 b4 P
齿 顶 圆 直 径        Dα        Dα= m ( Z +2 )4 m9 I; w, D% ~
齿 根 圆 直 径        Df        Df= m ( Z -2.5 )' U+ P) {: g4 H$ Y( y7 m; A
中  心 距        a        a= D1/2+D2/2=½m (Z1+Z2)
  U" J0 ^3 `2 r( Z. `基 圆        J        J=COSθ*D/ K8 y0 B' O( ~5 u( u! ^
说明的就是: COSθ,这里的θ就是压力角、我国规定的标准确性压力角θ=20º。                              7 I* ^; x: {& f4 V* w5 o9 \7 l

5 I; L$ b2 D7 W  R  K7 I( Y& N第二步:根据公式就可以自己设计齿轮了,我们假设: 模数m =1.5、齿数 Z =40、COSθ =0.94、那么分度圆的直径D =60、齿顶圆的直径Da =63、齿根圆的直径Df =56.25、
7 N9 V0 Y" c1 n$ |" v$ Q& I基圆的直径J =56.4、在SW中绘草图如下:
) X. c8 r6 _1 _/ G图中说明一下:这图中的基圆Ø56.4和齿根圆Ø56.25尺寸比较接近,在图中不易看出、请放大就能看清楚,为了区分基圆为构造线及虑线:   a! z% w' L! W2 c4 [! x5 M
画                         左图绘法如下:(1)连接OA并取中心点O1为圆心,O1A为半径作弧交于基圆于B点。7 e. m- A8 X7 R$ h5 J* J( @8 Q
(2)以B 点为圆心,BA为半径作弧,在顶圆与基圆之间得到CD弧。即为所求齿形的一部分;
  j* l. t6 j1 n) `: { (3)在基圆与根圆之间,没有什么要求、只要作径向线就可以了;并以r=0.2m (m为模数)的小圆弧与根圆光滑相连即可得到半边齿形。
6 C* S5 n& ^5 B5 z# X7 c( h4 d# d注意点:做到这一步时,大家有没有发现到r=0.2m不能被执行,我们要在这里用剪切命令把基圆剪掉还要把根圆也要剪掉一部分;这时我们以然不能圆弧,我们只有不作基圆与根圆的径向(如果作了再把它删除掉)。直接弧CD与根圆作r=0.2m的圆角就可以了。" z; j  N7 V, U0 m
大家知道为什么会出现这种现象呢!这里面可有很深的机械专业知识在里面哦!!大家只要深入的研究下去就会发现模数m、齿数Z、基圆J以及根圆的关系。设计可不是乱来的哦!!!要是不想自己研究一下,那就在网上找问答吧!. l6 t3 k8 M; ~/ A. ^2 j4 L
(  (4)画好了齿形的一半,另一半用镜像命令可以了;先要作好齿距的弧线360º/40等于9º再取弧度的四分之一就是另一半弧了(见左图),再把一些不要的线全删掉。
! B8 D- k5 v. Q4 y6 g( H
4 a" G) D/ x0 h8 g) _' I6 o' f(5)运用SW草图中的圆周阵列命令,只要输入数量为40、角度为360°、在相等方框选上、在重复的项目里能看到要复制的对像了,阵列好后把不要的线剪掉;如下图:, [2 t8 t3 B; A- ]: Q

6 c; r2 U* O; ^) J & j$ ^" m( @8 A* L
发表于 2014-8-1 16:17:09 | 显示全部楼层
用geartrax最准确,专业solidworks插件!楼主把齿轮参数传上来好了!
发表于 2016-12-7 22:02:36 | 显示全部楼层
如果你要的齿轮是标准模数的话,可以使用软件自带工具TOOLBOX,直接在装配图中拉入你要的直齿轮,修改参数就是你想要的。如果要的非标齿轮的话 就比较麻烦
发表于 2021-6-13 07:42:30 | 显示全部楼层
用插件,geartrax
