端面凸轮包覆特征问题

牛仔14 · 发表于 2014-4-25 17:01:38

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由牛仔14 于 2014-4-26 16:58 编辑

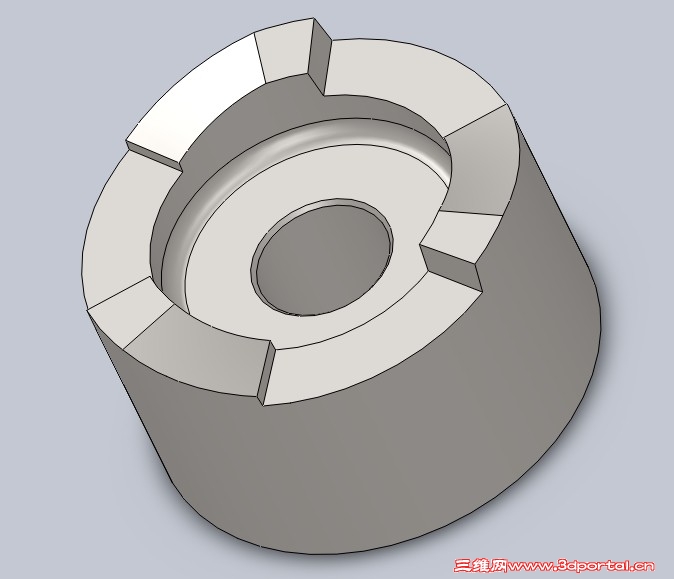

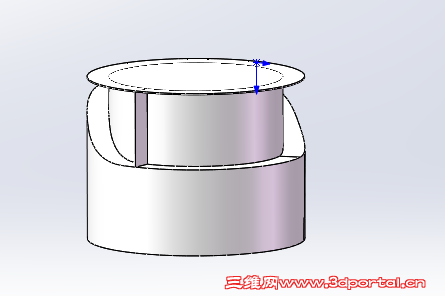

http://www.3dportal.cn/discuz/forum.php?mod=image&aid=2217096&size=300x300&key=5b1565645d552e7c&nocache=yes&type=fixnone零件在包覆时，将长度设置为圆的周长时，包覆不能实现，长度设置小的话又会有剩余，请问要怎么弄啊

懂的弄个源文件来学习下啊
零件9.rar

我爱用acad · 发表于 2014-4-25 18:58:19

将长度设置的比周长稍小一点儿不就行了。

heat_ice2000 · 发表于 2014-4-25 20:28:49

加數學關係式.周長=直徑*pi

牛仔14 · 发表于 2014-4-26 10:20:25

我爱用acad 发表于 2014-4-25 18:58 static/image/common/back.gif
: x: j$ e( B8 I! q' q* J将长度设置的比周长稍小一点儿不就行了。

稍小一点，还会剩一点余量没包覆

牛仔14 · 发表于 2014-4-26 10:21:10

heat_ice2000 发表于 2014-4-25 20:28 static/image/common/back.gif
+ H% [# c2 p6 H0 E加數學關係式.周長=直徑*pi

怎么加数学关系式啊？

cloudpeng · 发表于 2014-4-26 14:12:19

菜单：工具——方程式。
小键盘的*是乘号，pi 是圆周率。

BACKTO_NintyS · 发表于 2014-4-26 15:12:37

牛仔14 发表于 2014-4-26 10:21 static/image/common/back.gif
& E& U+ m$ D) r怎么加数学关系式啊？

这就是定性与定量的区别。

BACKTO_NintyS · 发表于 2014-4-26 15:28:59

也可以直接在草图上双击尺寸添加关系式。

牛仔14 · 发表于 2014-4-26 16:58:52

BACKTO_NintyS 发表于 2014-4-26 15:28 static/image/common/back.gif. a/ u" s+ r$ Q$ k8 \
也可以直接在草图上双击尺寸添加关系式。

不行啊，在怎么弄

BACKTO_NintyS · 发表于 2014-4-26 17:11:28

牛仔14 发表于 2014-4-26 16:58 static/image/common/back.gif
2 j) r+ y6 K0 I9 v2 h不行啊，在怎么弄

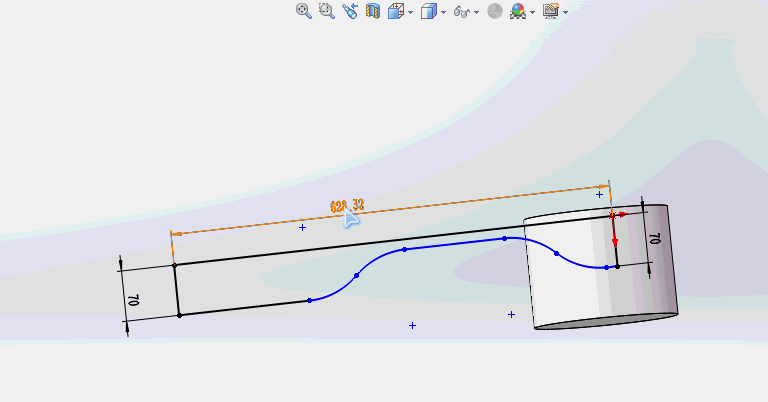

具体操作见下图

牛仔14 · 发表于 2014-4-27 09:41:36

BACKTO_NintyS 发表于 2014-4-26 17:11 static/image/common/back.gif& v" a) Q* h% y# q/ F) [8 z
具体操作见下图

可以了

牛仔14 · 发表于 2014-4-27 09:48:08

BACKTO_NintyS 发表于 2014-4-26 17:11 static/image/common/back.gif
0 T/ {4 n1 g, d& F具体操作见下图

这种动态图片怎么制作啊

BACKTO_NintyS · 发表于 2014-4-27 12:06:03

牛仔14 发表于 2014-4-27 09:48 static/image/common/back.gif& ~6 l6 }+ {# ]* m; S- ~
这种动态图片怎么制作啊

百度一下gif图片制作，不过论坛限定附件最大只能有4MB，所以上传到时候注意下。

mfkgefje · 发表于 2014-4-27 18:46:10

上传一个用包椱画的离合子

RENAULT · 发表于 2017-11-14 11:54:26

感谢mfkgefje分享。
太久没有来了，现在下载东西居然要花钱了？

hero522 · 发表于 2017-11-16 10:29:28

本帖最后由 hero522 于 2017-11-16 15:39 编辑

端面凸轮包覆特征问题#15的零件把它組合，驗證一下，斜面部分完全密合

如果包覆特征使用在這種狀況下是有些不妥當

包覆所產生的面建議當成從動件的軌跡
如果在這種狀況下建議使用軌跡面再偏距一個滾輪半徑
