[求助] 泵体、叶轮三维图绘制

[复制链接]
发表于 2013-1-27 22:26:41 | 显示全部楼层 |阅读模式

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
我刚到一个水泵厂工作,对泵体、叶轮三维图还不会绘制,肯请哪位高手指点。公司用的软件为Solidworks。具体二维图纸见附件。(二维图是AutoCAD 2004格式)8 V) n( v* ?* f0 F4 q" P0 k# n" ]
                                                                                                                                                                                                                              谢谢
/ F& Q$ `( L$ I7 Y3 k, n

水泵模型图.rar

246.65 KB, 下载次数: 690

发表于 2013-1-27 22:41:01 | 显示全部楼层
经常画泵体,是有点麻烦
发表于 2013-1-28 07:55:24 | 显示全部楼层
我来画,目前进度:你的cad图我已经看了,没有问题
发表于 2013-1-28 09:12:49 | 显示全部楼层
画叶轮的时候先输入叶片的型线数据,等厚叶片就通过加厚实现,非等厚叶片,要通过输入的型线做曲面,放样形成。* o! o7 ^( [% j% j+ w) c
做出的曲面尽量要延伸 ,再将多余的部分切除。这样能形成最好的叶轮。
发表于 2013-1-28 09:32:39 | 显示全部楼层
怎么画呢?
发表于 2013-1-28 09:40:21 | 显示全部楼层
ZHYJ96 发表于 2013-1-28 07:55 static/image/common/back.gif
  L7 Z% Q6 ]3 Z我来画,目前进度:你的cad图我已经看了,没有问题
8 I% _5 N8 l+ d3 K: v  z$ y
期待中......
发表于 2013-9-16 10:42:23 | 显示全部楼层
谢谢楼主分享,收藏了。
发表于 2013-9-29 14:56:31 | 显示全部楼层
用曲面做!
发表于 2013-9-29 20:45:31 | 显示全部楼层
有做好的原文件发来大家学习
发表于 2013-10-13 19:26:35 | 显示全部楼层
泵比较难画,就只能画点形象的!求渣浆泵!
发表于 2013-10-14 08:17:46 | 显示全部楼层
本帖最后由 pzhzs 于 2013-10-14 08:37 编辑
4 M* C; r9 _( m* T2 I( R" T
byn880815 发表于 2013-10-13 19:26 static/image/common/back.gif! a! X- k) O" W* f
泵比较难画,就只能画点形象的!求渣浆泵!
6 u4 \5 A5 O7 a$ U- \  c
, D# \& x2 U9 t* k; P. E$ ?

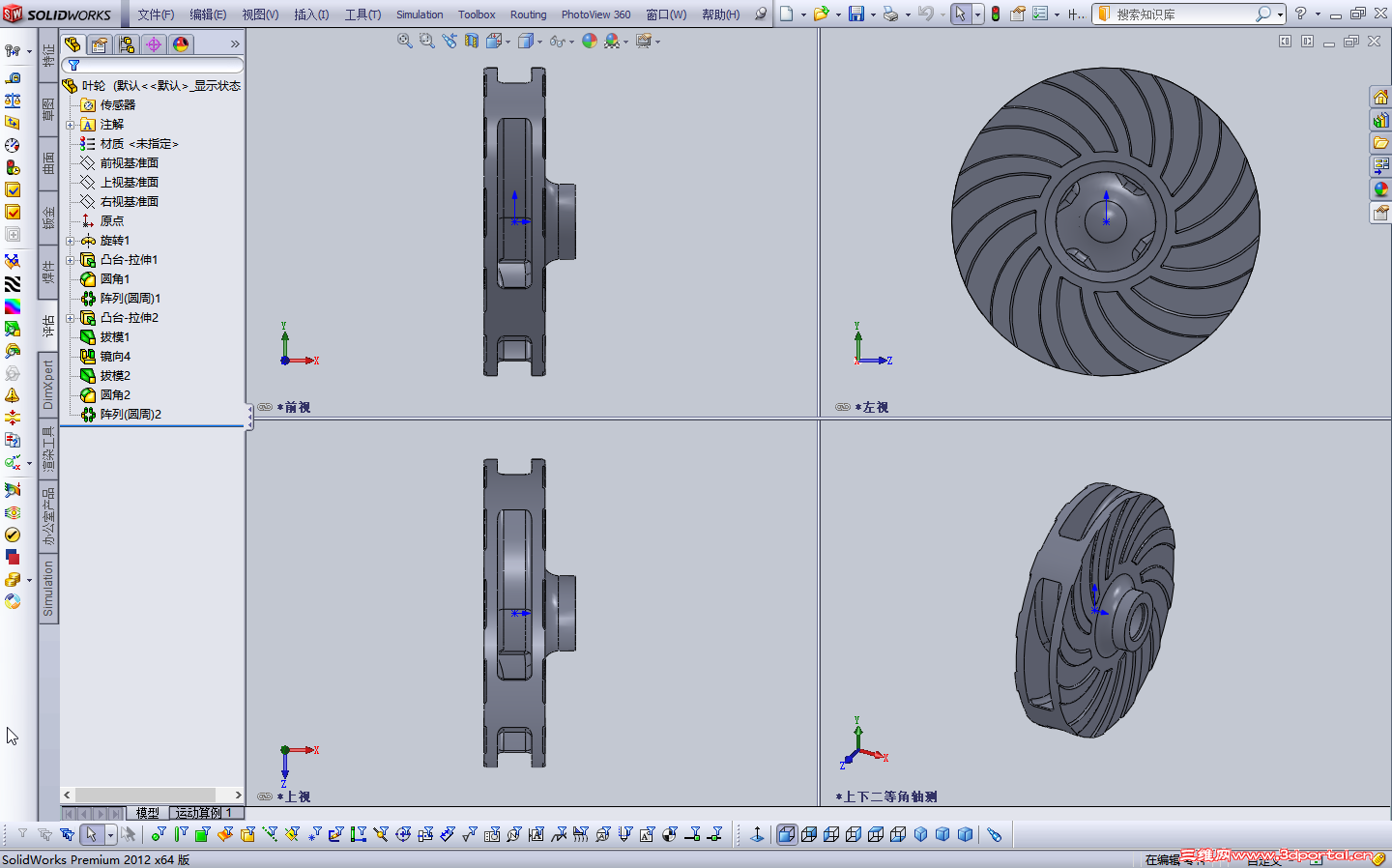

正好在画渣浆泵叶轮的图,看看是这种类型的吗?5 J) ~7 K8 z0 o2 O
快照11.png 6 P4 [: _2 H$ _9 J5 q4 d
发表于 2013-10-14 08:45:33 | 显示全部楼层
pzhzs 发表于 2013-10-14 08:17 static/image/common/back.gif
) n% {& s- A+ w正好在画渣浆泵叶轮的图,看看是这种类型的吗?

6 p; a: k$ B6 z" G1 H( w3 s是否有整体的,我只要外形不需要过于细节!
发表于 2013-10-14 15:56:43 | 显示全部楼层
byn880815 发表于 2013-10-14 08:45 static/image/common/back.gif' J! B( P; \* g7 P% ]+ ~1 B
是否有整体的,我只要外形不需要过于细节!
1 w& H* a  F% ?# S( a, a/ K& X; p1 R
我们就接到一个叶轮的活,只有叶轮图纸,没有整体的。
" G" u5 a7 N  I& ^; Y* l+ q
发表于 2013-10-14 16:07:28 | 显示全部楼层
henhaoa
发表于 2013-10-14 17:08:13 | 显示全部楼层
:handclap::handclap: 好好学习。。
发表于 2013-10-15 15:09:32 | 显示全部楼层
pzhzs 发表于 2013-10-14 08:17 static/image/common/back.gif
  C) j# n3 b) I# V1 G) u% @正好在画渣浆泵叶轮的图,看看是这种类型的吗?
+ `8 y2 Q8 s" |- U
可否提供原文件,学习如何画叶轮,最近遇到一3D扫描仪下来的不完整点云,正需要!
发表于 2013-10-16 08:04:04 | 显示全部楼层
tutuli 发表于 2013-10-15 15:09 static/image/common/back.gif: m+ C! S: B# a) D4 Y
可否提供原文件,学习如何画叶轮,最近遇到一3D扫描仪下来的不完整点云,正需要!
4 _4 ?. J/ ~1 x* \: y8 j8 q' \
sw12版的叶轮: 叶轮.rar (676.07 KB, 下载次数: 334)
发表于 2013-10-16 14:38:16 | 显示全部楼层
先贴一张图片给你,我可以助你一臂之力。8 R  D9 J2 e  n* C, ]
图15 完整的涡旋式泵体建模图.jpg
发表于 2013-10-17 20:31:21 | 显示全部楼层
下载来学习老外的建模技巧
发表于 2013-10-19 16:05:32 | 显示全部楼层
谢谢,下载来常常一下
发表于 2013-10-19 20:27:35 | 显示全部楼层
18楼的能上传上来让别人学习下吗
发表于 2013-10-22 10:35:46 | 显示全部楼层
对我这种初学者来说,这种曲面复杂的是真不好画啊
发表于 2016-7-24 22:39:23 | 显示全部楼层
jsjy-wgz 发表于 2013-10-16 14:38
7 b( U6 X7 c& K2 I- b6 }5 ]9 Y先贴一张图片给你,我可以助你一臂之力。
% p! H3 d- T9 ^
楼主,能不能发一份学习一下,求指导,qq:1032907573@qq.com
发表于 2017-2-12 14:28:31 | 显示全部楼层
楼主,能不能发一份学习一下,求指导
发表于 2017-2-13 18:05:36 | 显示全部楼层
正需要,学习了!!
