标题: 如何应用Auto CAD建立三维扭曲叶轮模型
各位高手：  \8 G3 ?, o' h' l' q
       大家好！我用Auto CAD时碰到一道难题，不知道如何建立一只三维扭曲叶轮的模型。该三维扭曲叶轮有五片叶片，叶轮的叶片向三维扭曲，我试过用曲面来做，但始终没能成功。
& A( ^. L9 @: W6 d      叶轮的相关尺寸已知。有吸口直径、排口直径、叶片流动角、叶片出口角和叶片数等等。有哪位高手知道的话希望给以指点啊！
作者: shenrf    时间: 2006-5-19 22:14
一定要用AutoCAD？
作者: 一一小刚    时间: 2006-5-22 21:14
最好是用Auto CAD啊，因为其它三维软件目前为止我还不怎么拿手！那版主能提供什么建议吗？哪种三维软件建这类零件的模型更方便啊？
作者: cxj9017    时间: 2007-5-30 20:58
SolidWorks啊" x5 \" x+ Y& O1 f
' R; \( P9 \4 e' I8 _& n( j5 g! i
楼主是做什么的啊
) f5 @% @' v6 ?9 c) b
7 z' }* `) O+ D2 F我是做风机设计的
作者: keilei001    时间: 2007-6-1 00:54
用07、08的放样和扫掠功能就可以的。- t* f7 j' ^( [# J' L9 B1 J/ p
楼主可以把二维图发上来我帮你画。
作者: xiejing_2006    时间: 2007-6-11 12:06
标题: 回复 #1 一一小刚 的帖子

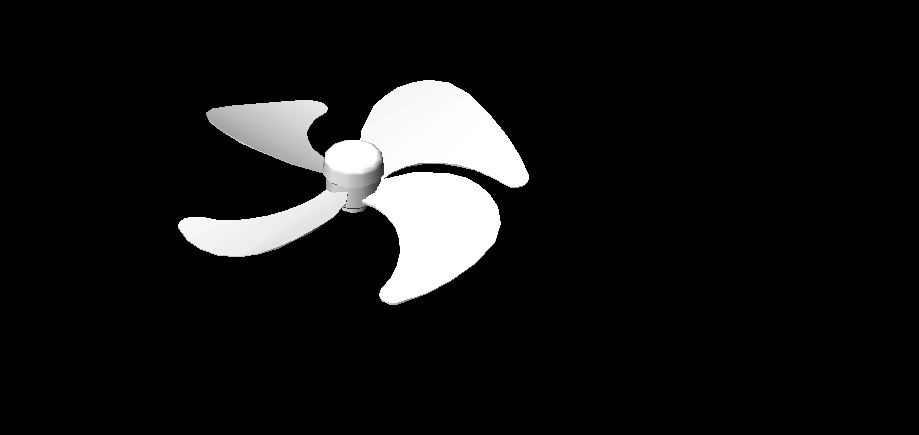

这个行吗？ :lol: :lol:
5 E3 d) O7 s6 [! o: S2 z) g$ g4 m" m0 N* e2 W* n
[ 本帖最后由 xiejing_2006 于 2007-6-11 12:07 编辑 ]
作者: 明志依旧    时间: 2007-8-23 11:18
可以用Pro/E啊，做三维的最好不用AutoCAD
作者: a694657010    时间: 2007-8-23 13:49
哇..六楼的怎么画出来的。..说说看呀。..做成视频哦。.谢谢了。.也好让我学习学习。.
作者: dongjilang    时间: 2007-8-23 15:20
谁画出来就顶谁！！！！
作者: samz302    时间: 2007-9-8 10:51
这个很好，可是没有教程啊。谁能提供一个教程吗？
作者: wuchangyuan    时间: 2007-9-8 13:22
拉伸之后，扫描曲面后，进行阵列。可以得到以上图。
作者: David_dai    时间: 2007-9-8 13:43
6楼的高手呀！
7 a, u2 ]0 z5 a& r! E+ n我还不明白！, r& s+ v8 [8 O. k
有没有详细的步骤或者说明呢？
+ \3 {' y' z4 E3 _. S8 Q8 r4 C( {6 P我最差的就是曲面建模了！
作者: gudujian12    时间: 2007-9-12 02:30
六楼的高手，做成视屏，大家共享一下啊
作者: 庆321198    时间: 2008-3-3 22:32
6楼的高手 麻烦你出个视频教程给我们学习学习好吗0 d( v1 a5 x$ J) y  h8 O
- F- z; V( b! A7 y' s
[ 本帖最后由 ★新手★ 于 2008-3-3 23:04 编辑 ]
作者: bmf18826    时间: 2008-3-4 08:59
