压缩弹簧的画法求助

lx3d · 发表于 2011-10-28 09:20:01

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

有一问题：压缩弹簧的设计中，两端圈要求有并紧不磨平、并紧并磨平的结构，且圈数为1.5~2.5圈。请问这样的两端的并紧结构该如何画法？

大有茗堂 · 发表于 2011-10-28 12:48:24

真计较外形一模一样的话，就分三段做，中间不变距的，两端分别做出变距的。

大有茗堂 · 发表于 2011-10-28 12:48:42

磨平特征么可以直接切除来处理。

lx3d · 发表于 2011-10-28 13:04:34

3# 大有茗堂

看来没有简便的办法,只有老老实实地采用变距与恒距来实现了.谢谢!

大有茗堂 · 发表于 2011-10-28 14:52:41

4# lx3d

我倒是觉得不一定非得画的这么像吧。直接螺旋出来切平端面就好了。

lx3d · 发表于 2011-10-28 16:40:20

5# 大有茗堂

我认为，图纸就应该接近实际情况，尤其在加工零件或部件的一些小的细节上，能让别人一目了然，有的时候示意就可以了。当然，这应该根据习惯和实际的需要。谢了！

大有茗堂 · 发表于 2011-10-28 20:26:12

Solid Edge出弹簧的二维图还真的不合适呢。那也没办法的事。只能先满足三维环境下的需要了。

一滴水_1979 · 发表于 2012-12-20 19:22:29

为什么标准件反而难画呢，都去研究曲面了。软件开发商完全可以弄个标准的库。。。

dadam2000 · 发表于 2012-12-21 20:41:45

一滴水_1979 发表于 2012-12-20 19:22 static/image/common/back.gif$ @+ n7 ?# X# f9 `8 R- Y! }
为什么标准件反而难画呢，都去研究曲面了。软件开发商完全可以弄个标准的库。。。

似乎我们的标准和它们不一样

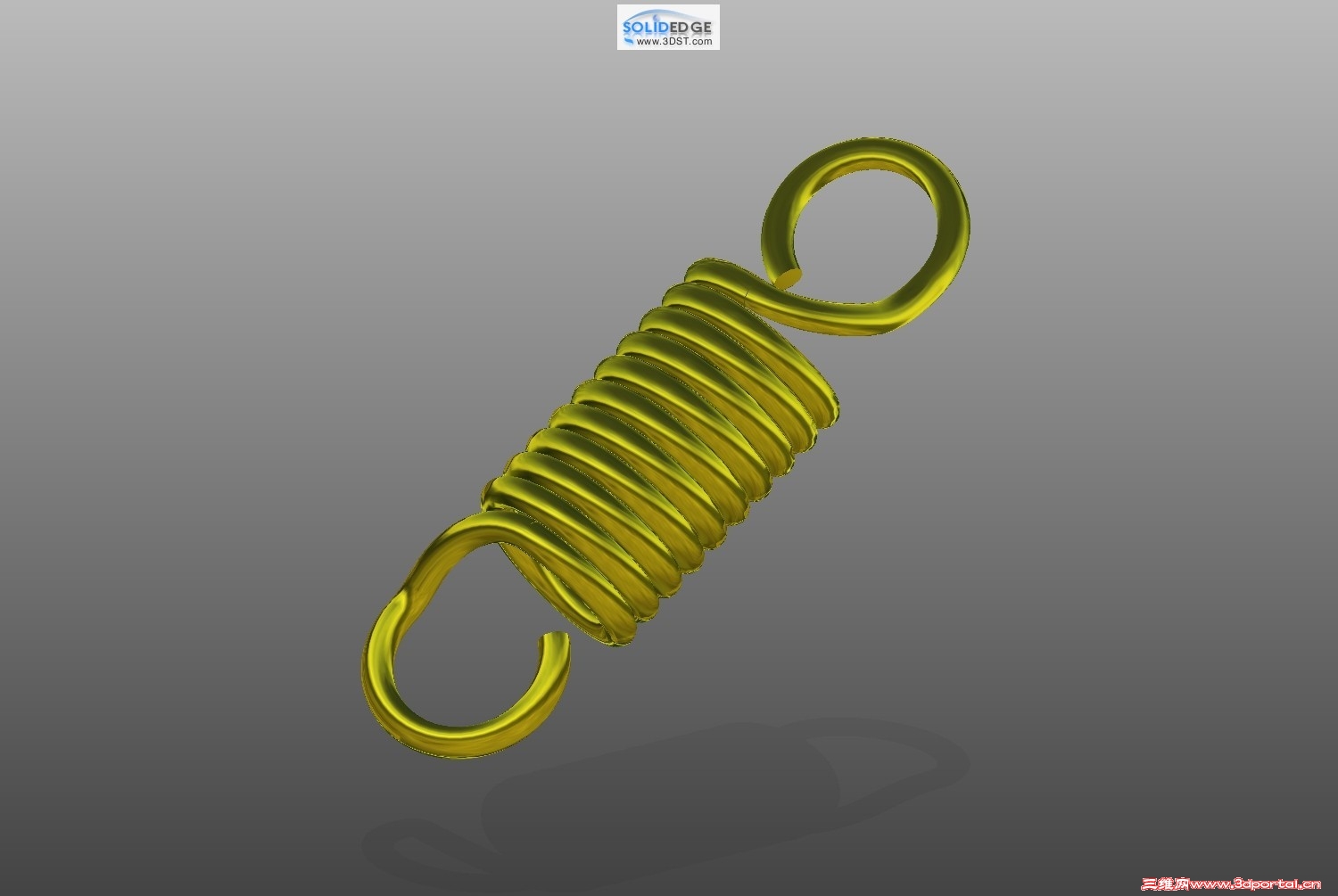

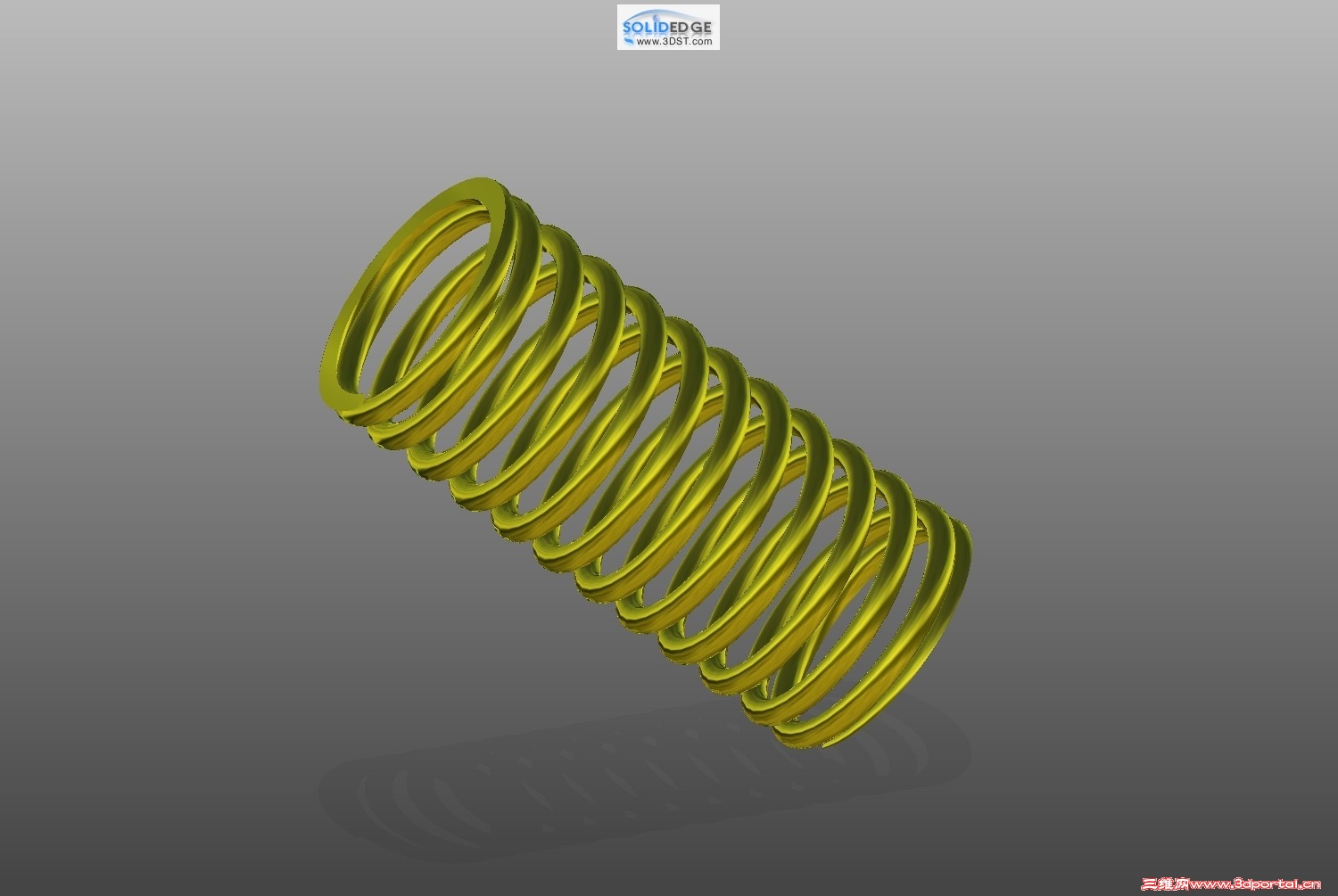

rose9993 · 发表于 2013-2-21 13:00:03

源文件由于不能外链接你搜一下主题应该能找到！

yunpeng0928 · 发表于 2013-8-21 15:26:39

应该可以扫描吧

schuan · 发表于 2013-12-6 10:23:08

rose9993 发表于 2013-2-21 13:00 static/image/common/back.gif- ^# }2 b2 ?" s4 E5 U
源文件由于不能外链接你搜一下主题应该能找到！

做的蛮漂亮的，地址说一下吧

schuan · 发表于 2013-12-6 10:25:09

lx3d 发表于 2011-10-28 16:40 static/image/common/back.gif
! o! @* Z+ s$ {8 t5 M5# 大有茗堂
! ^- q( W: c' K3 d5 g0 z/ u3 ?; o, {2 J6 P) F$ {* t: A
我认为，图纸就应该接近实际情况，尤其在加工零件或部件的一些小的细节上，能让别人一目 ...

如果出图确实不怎样
