把手补面
要求：由提供的DWG文件，进行曲面修补。
附件：

把手补面练习文件.dwg (237.99 KB, 下载次数: 45)

2012-12-12 14:44 上传

点击文件名下载附件

对于补破面，就是要学会在补破面时如何将面进行分割后桥接,使面与面间相对应,连接时达到光顺效果。

图文教程：

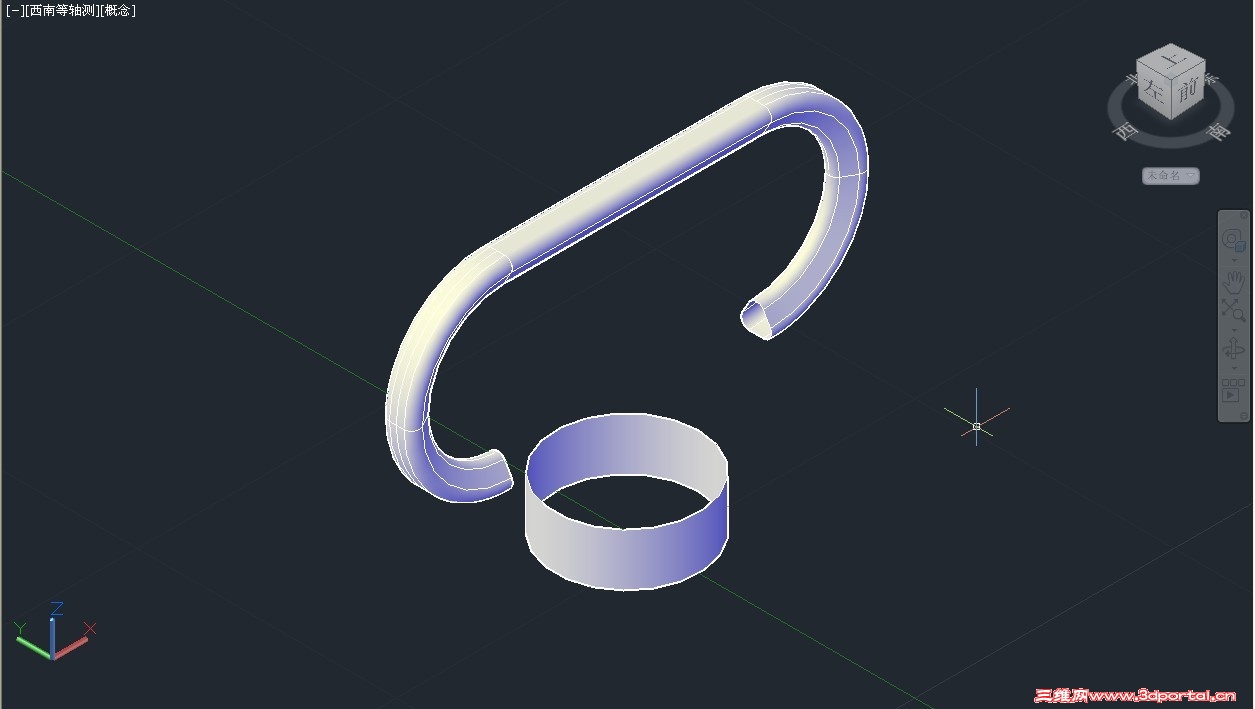

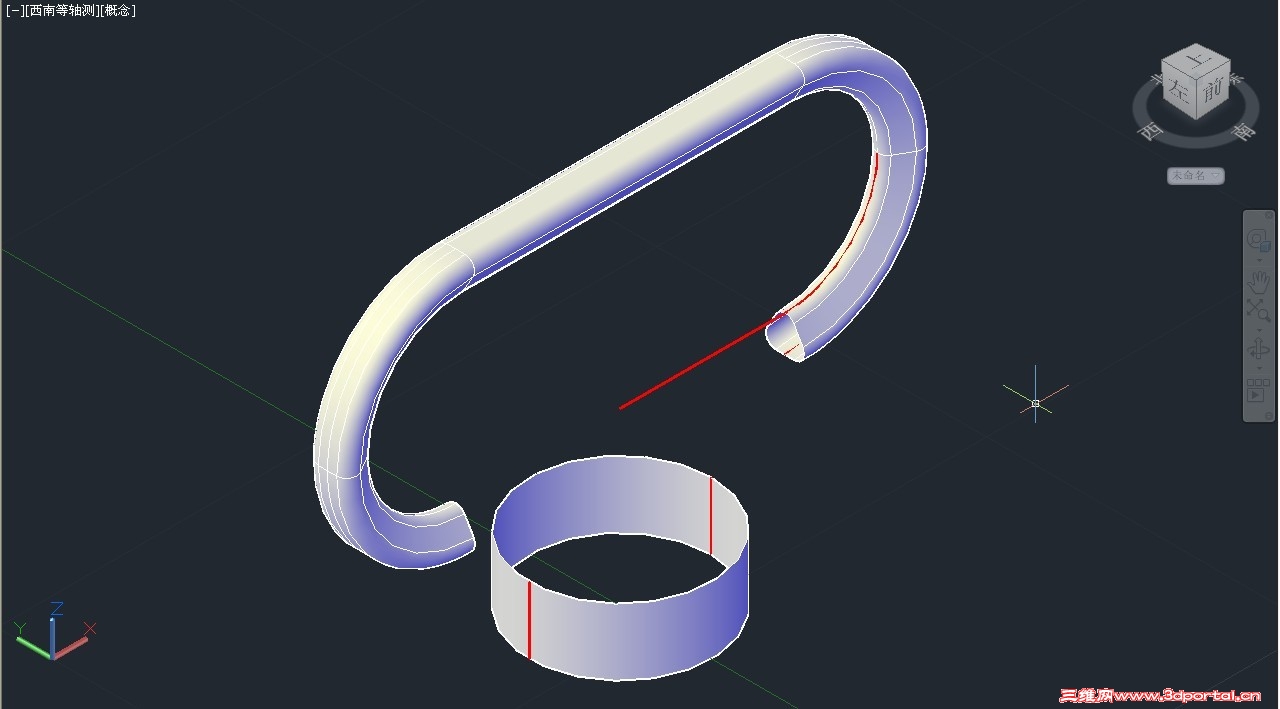

第一步：在把手表面用“提取素线”[SURFEXTRACTCURVE]命令，提取曲面上的素线，并绘制一条直线(距离为两截面间的一半)。如图：

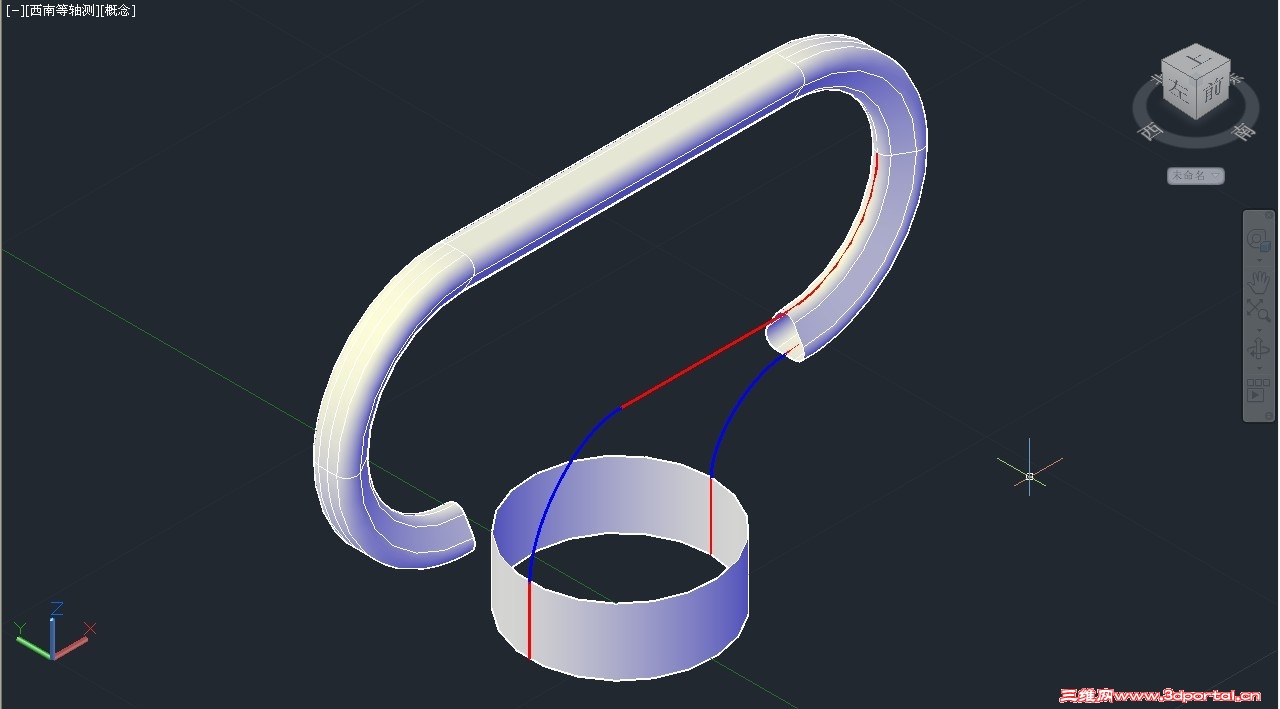

第二步：用“光顺曲线”[BLEND]命令，生成两断过渡曲线，如图蓝色线段：

第三步：对光顺曲线及一条水平线进行拉伸。如图：

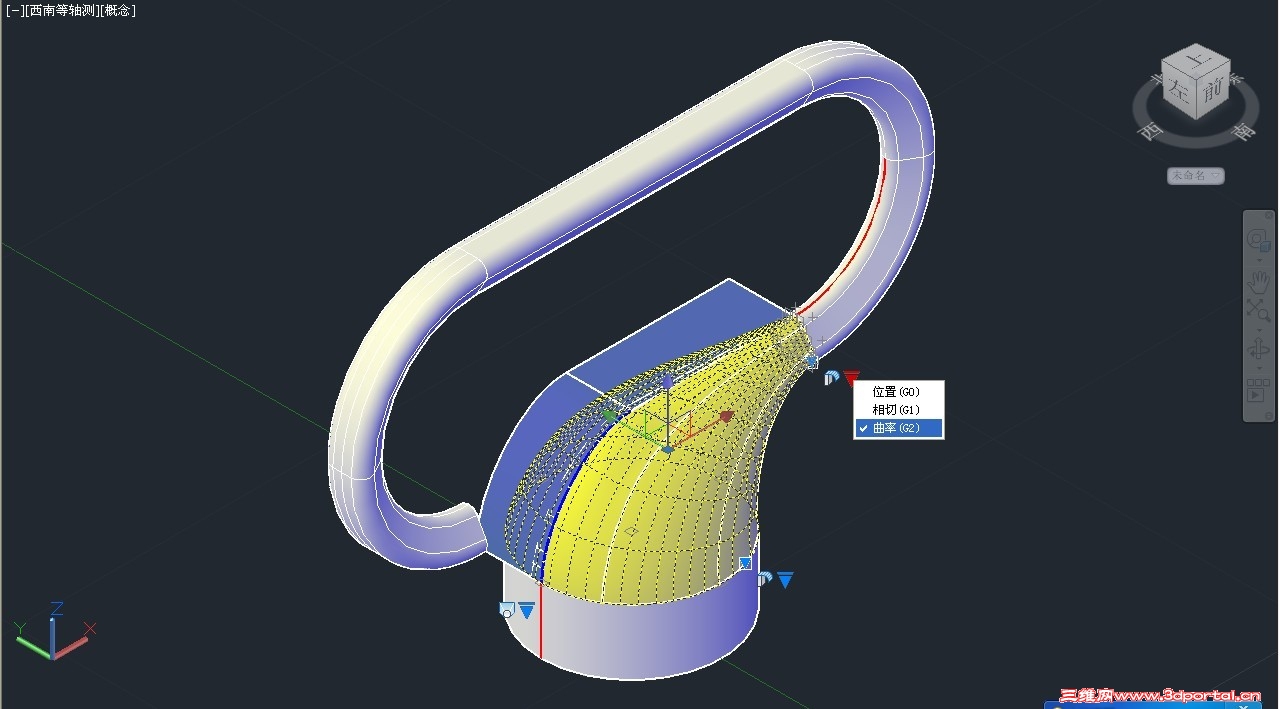

第四步：利用“放样”命令，对两截面进行放样，并借第三步拉伸曲面的边作为导向边界，生成放样曲面。如图黄色曲面，以及选择为 [曲率G2]：

第五步：对放样的曲面进行镜像，如图：

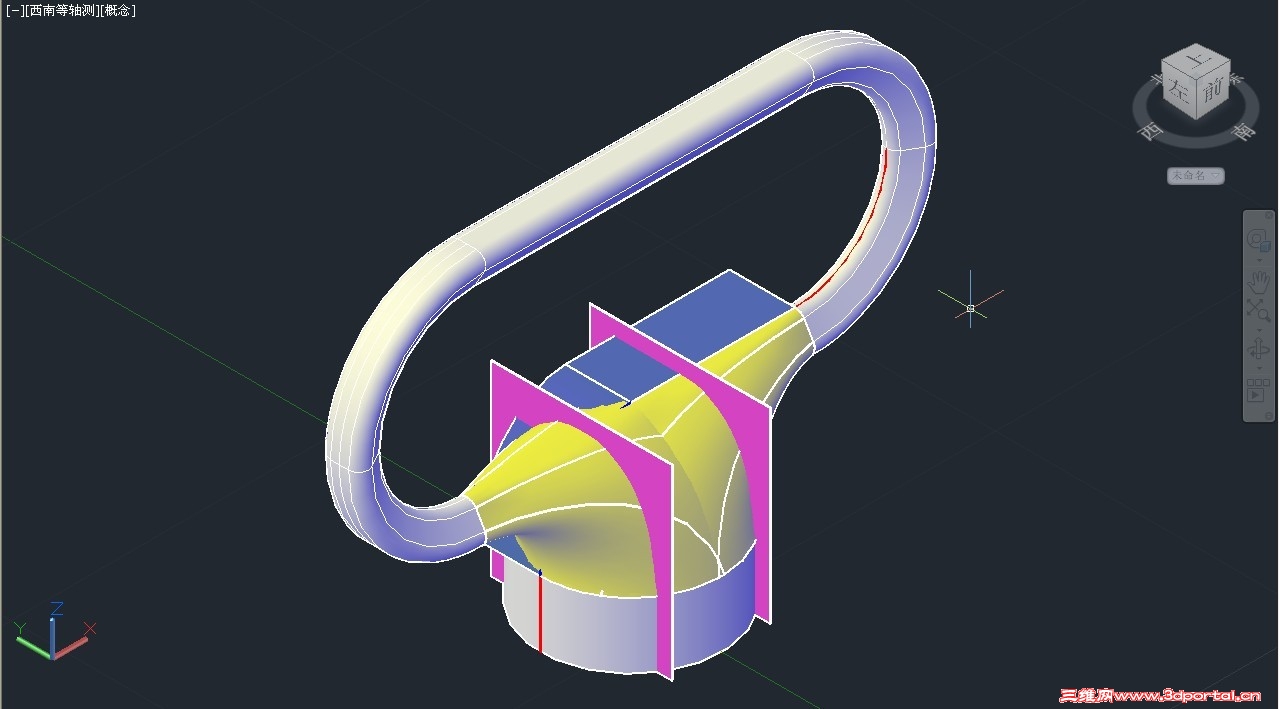

第六步：在底面绘制两段对称直线，并拉伸成两个曲面，如图：

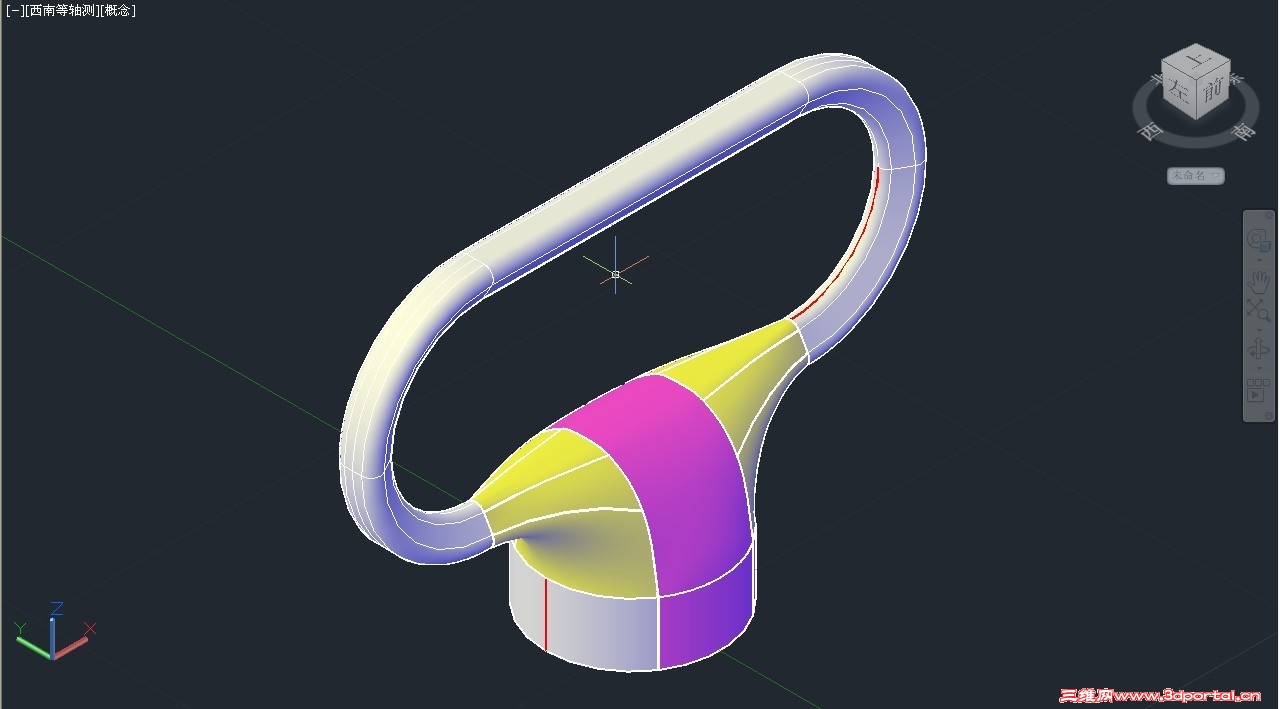

第七步：用“剖切”[sl]命令，对放样曲面及圆柱曲面进行剖切，剖切完成后把中间曲面及相关辅助面进行隐藏，效果如图：

第八步：用“曲面修补”[SURFPATCH]命令，选择边界对中间的破面进行修补，并设置为 “曲率G2”。

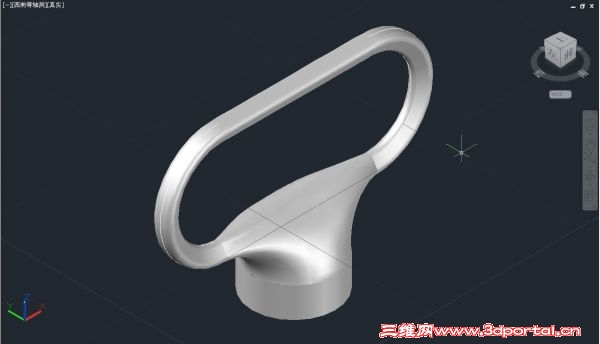

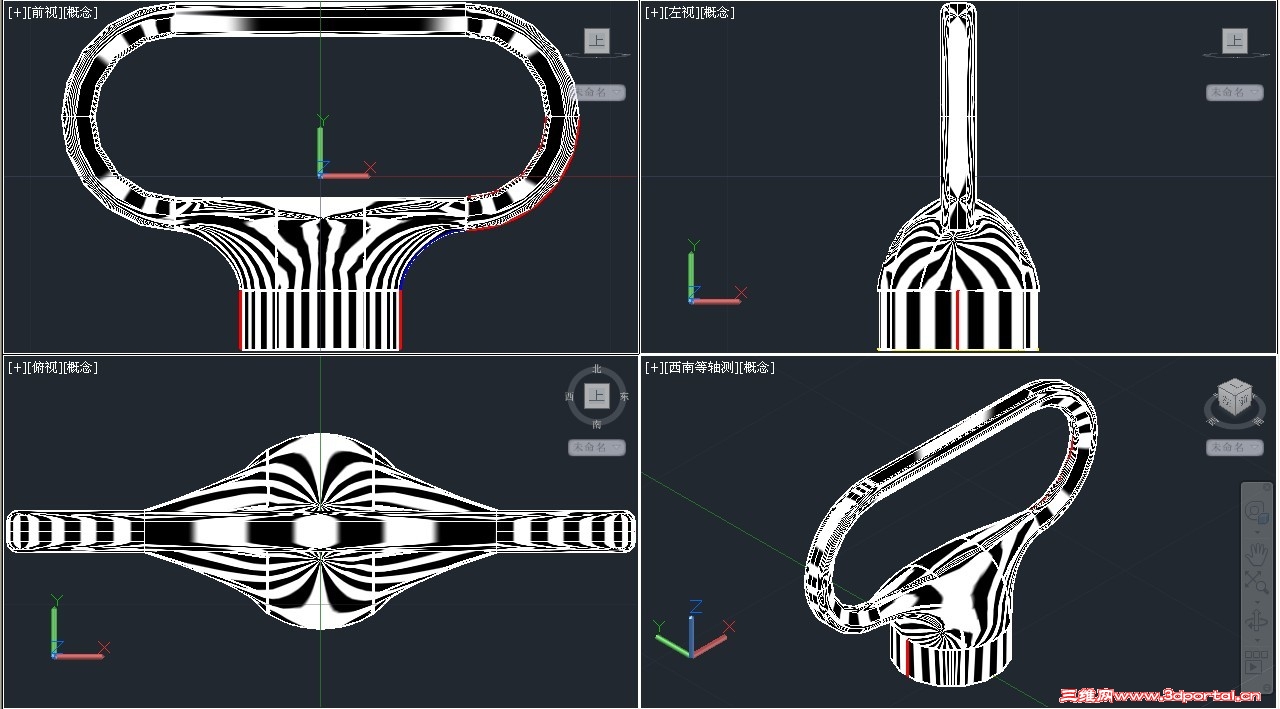

第九步：最后的效果
